THCV244A

概要

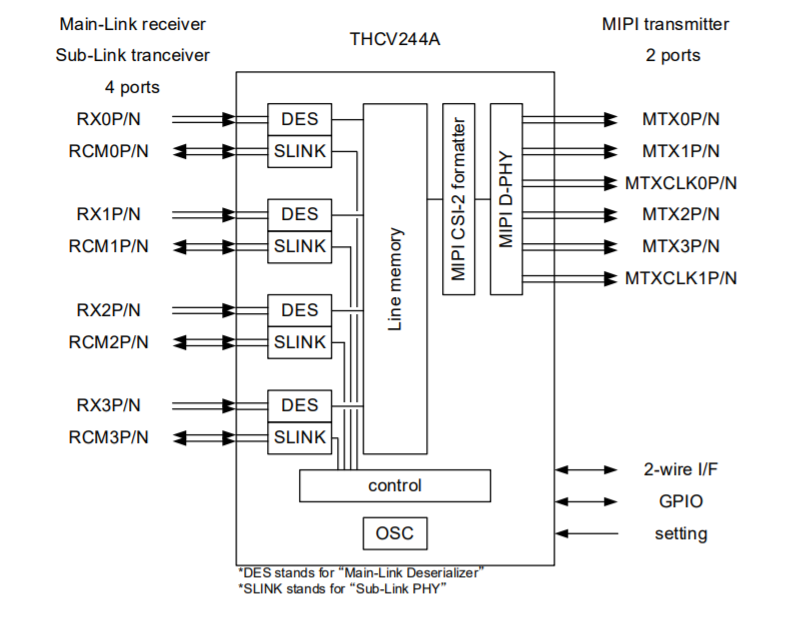

THCV244Aは、4レーンのV-by-One®HS(ギガビット・シリアル・インターフェース)映像信号を、MIPI®CSI-2映像信号へ変換するレシーバICです。最大4カメラ(1080p30fps、720p60fps)のカメラ映像信号をツイストペアケーブルもしくは同軸ケーブルで受信可能です。またI2CやGPIO信号をブリッジ可能なSub-Linkも備えています。

  • 4カメラ(1080p 30fps 16bit)対応
  • 4カメラ(720p 60fps 16bit)対応
  • V-by-One® HS to MIPI® CSI-2 変換
  • V-by-One® HS 入力
    1レーンあたり最大4.0 Gbps(実効3.2Gbps)
    1,2,3 or 4レーン
  • MIPI® CSI-2出力
    1レーンあたり最大1.2Gbps
    1,2 or 4レーン
  • 電源電圧: 1.7V-3.6V、1.1V-1.3V
  • 双方向チャネル"Sub-Link": I2C/GPIO
  • パッケージ:QFN64(9mm x 9mm)
  • 動作温度範囲:-40 to 105℃
  • 推奨Tx:
     THCV241A
     THCV231
     THCV235

  • アプリケーション:
     ドライブレコーダー
     セキュリティシステム
     産業用カメラ

※「MIPI®」はMIPI Alliance, Inc.の登録商標です。
