インタフェースV-by-One® HSTHCV216
概要
THCV216はV-by-One®HS×2lane信号を最大36bit×2port（Dual Pixel Link）に相当するLVDS信号へ変換するレシーバーLSIです。 1laneあたり最大実効レート3.0GbpsのV-by-One®HS入力を2系統持ち、1080p/60Hz/36bitカラーに相当する映像信号を受信可能です。
- V-by-One®HS to LVDS 変換
- V-by-One®HS 2lane入力
3.75Gbps（実効3.0Gbps）/lane - 6ch LVDS 2port（Dual Pixel Link）出力
36bit/画素
140-700Mbps/ch - 電源電圧：1.8/3.3V
- パッケージ：TSSOP64

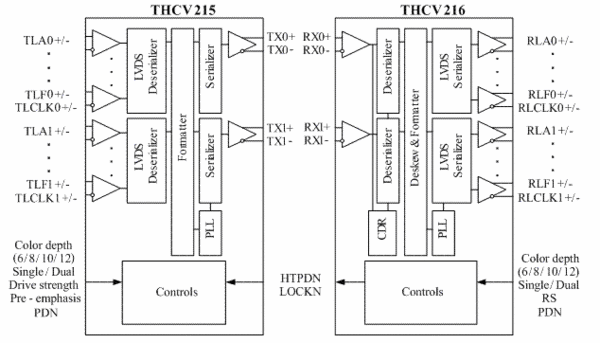

- 推奨Tx：
THCV215
THCV217
| V-by-One®HSInput | LVDS Data Output | LVDS Output Clock Frequency |
|---|---|---|
| 1Lane | 4ch(24bit) | 20MHz to 100MHz |
| 2Lane | 4ch(24bit)×2 | 20MHz to 100MHz |
| 1Lane | 5ch(30bit) | 20MHz to 85MHz |
| 2Lane | 5ch(30bit) ×2 | 20MHz to 85MHz |
| 1Lane | 6ch(36bit) | 20MHz to 75MHz |
| 2Lane | 6ch(36bit) ×2 | 20MHz to 75MHz |
