概要

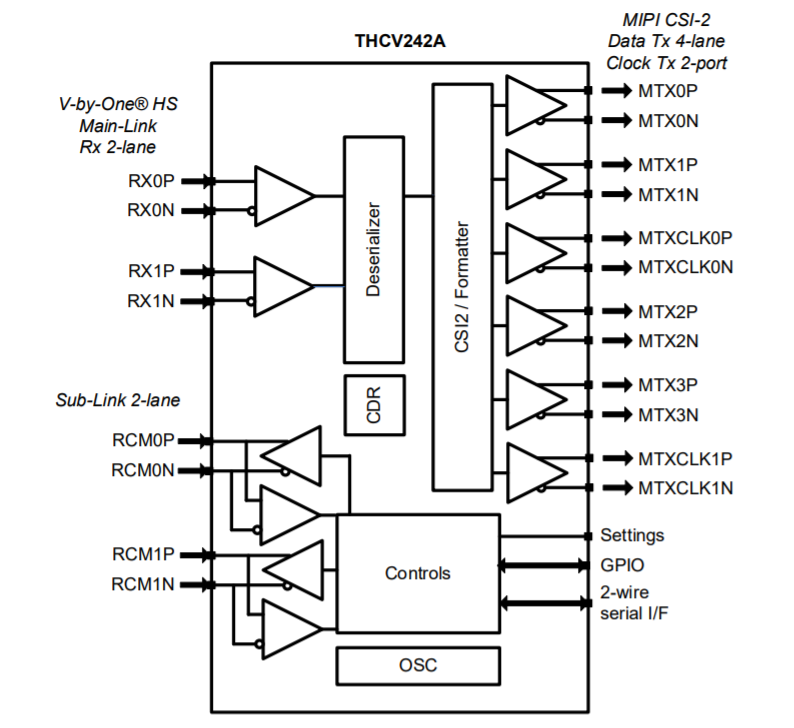

THCV242Aは最大2カメラ、2レーンのV-by-One®HS(ギガビット・シリアル・インターフェース)映像信号を、MIPI®CSI-2映像信号へ変換するレシーバICです。最大レート4.0GbpsのV-by-One®HS入力を持ち、1080p60fpsのカメラ映像信号を1対のツイストペアケーブルもしくは1本の同軸ケーブルで受信可能です。またI2CやGPIO信号をブリッジ可能なSub-Linkも備えています。Sub-LinkはV-by-One®HSと同じケーブルで伝送可能です。

  • V-by-One® HS to MIPI® CSI-2 変換
  • V-by-One® HS 入力
    1レーンあたり最大4.0 Gbps(実効3.2Gbps)
    1 or 2レーン
  • MIPI® CSI-2出力
    1レーンあたり最大1.2Gbps
    1,2 or 4レーン
    2レーン x 2ポート データ複製出力機能
  • 電源電圧: 1.7V-3.6V、1.1V-1.3V
  • 双方向通信ch
    Sub-Link"I2C/GPIO(最大4本)
  • パッケージ:QFN64(9mm x 9mm)
  • 動作温度範囲:-40 to 105℃
  • 推奨Tx:
     THCV241A
     THCV231
     THCV235

※「MIPI®」はMIPI Alliance, Inc.の登録商標です。
