インタフェースV-by-One® HSTHCV334-Q
概要

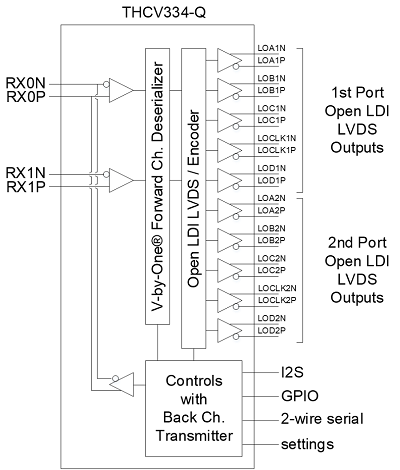

THCV334-QはV-by-One® HS/V-by-One® HSⅡ信号をOpen-LDI(LVDS)信号へ変換するレシーバICです。
V-by-One® HSⅡ信号を通じて720p60fps24bit / 1080p60fps24bitの非圧縮ビデオデータを1対 / 2対のツイストペアケーブルもしくは1本の同軸ケーブルで送信可能です。
また、THCV334-QはV-by-One® HSⅡ信号を通じて、I2Sや2-wire serial、GPIO信号を含む双方向制御通信ができ、タッチパネル制御を実現可能です。
- V-by-One® HSⅡ to LVDS変換
- V-by-One® HSⅡ 入力
1レーン当たり最大4Gbps
1 or 2 レーン - Open-LDI(LVDS)出力
RGB 18bit or RGB 24bit - 信号伝送品質モニター機能（Eye Monitor）機能搭載
- IO電圧： 1.8V-3.3V typ.
Analog電圧： 1.2V typ.
LVDS電圧： 3.3V typ. - I2S / I2C / GPIO(最大13本)
- バックチャネルGPIO 最大120kbps
- バックチャネル2-wire serial 最大1Mbps
- パッケージ：QFN64（9mm x 9mm）with Exposed Pad
- 動作温度範囲：-40 to 105℃
| V-by-One® HSII Input | LVDS Data Output | LVDS Input Clock Frequency |
|---|---|---|
| 1Lane | Single (1port) | 10MHz to 109MHz |
| 1Lane | Dual (2port) | 50MHz to 109MHz |
| 2Lane | Single (1port) | 50MHz to 170MHz |
| 2Lane | Dual (2port) | 50MHz to 218MHz |
