インタフェースV-by-One® HSTHCV231
概要

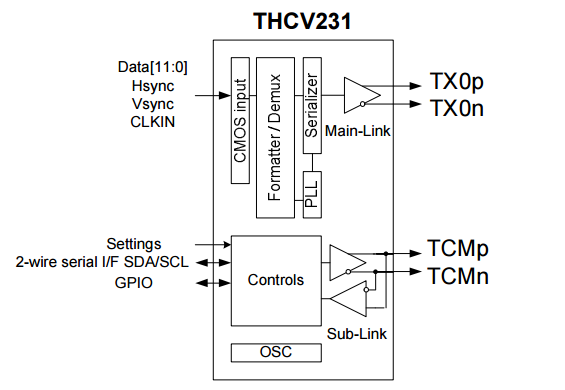

THCV231は最大14bit/pixelのLVCMOSパラレル映像信号をシリアル映像信号へ変換するトランスミッタICです。最大実効レート2.24GbpsのCMLシリアル出力を持ち、1080p60Hzの同期信号を含む14bitカメラ映像信号を1対のツイストペアケーブル又は1本の同軸ケーブルで送信可能です。また双方向通信チャネルによるI2C互換通信ブリッジも可能です。
- LVCMOSパラレル to シリアル 変換
- LVCMOSパラレルビデオ入力
最大14bit/画素
1.8-3.3V（JEDEC準拠） - CMLシリアルビデオ出力
最大4Gbps（実効2.24Gbps） - スペクトラム拡散クロック発生器（SSCG）内蔵
- 電源電圧範囲：1.7V-3.6V
- I2C互換ブリッジ機能
- パッケージ：QFN32
- 動作温度範囲：-40 to 105℃
- 推奨Rx：
THCV236 - アプリケーション：
ドライブレコーダー
監視カメラ
| LVCMOS Parallel Input | CSC* | Input Clock Frequency |
|---|---|---|
| YCbCr4:2:2 8/10/12bit RAW 8/10/12bit |
- | 24 to 160MHz |
