Camera ProcessorCamera Processor
ザインエレクトロニクスのCamera Processorは、カメラシステムの中核となる画像処理プロセッサです。自社開発の画像処理HWパイプラインを搭載し、高性能なデモザイク、ノイズリダクション、Color reproduction, Auto Exposure、Auto Focus、Auto White Balance 等の処理を高速に実行します。

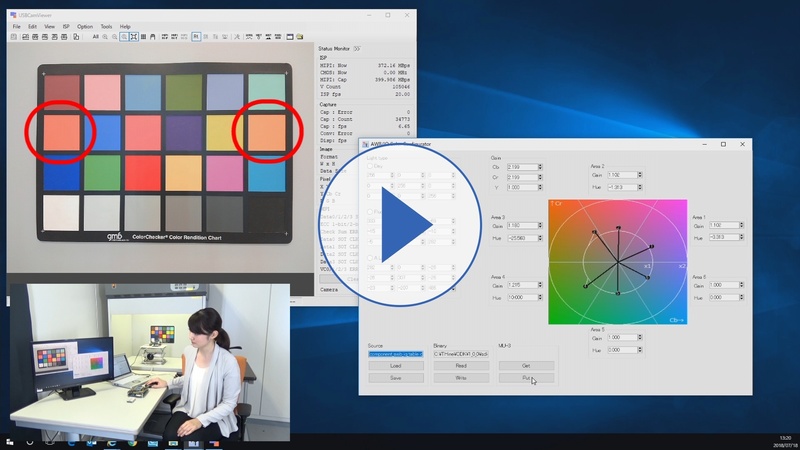

GUIベースのカメラシステム構築用ツール、Camera Development Kit(CDK)でCamera Processor に搭載したCPUで動作するファームウェアをソフトウェア開発のご経験がないお客様にも直感的に作成頂くことが可能になりました。
CDKをご利用頂くことで、お客様のカメラシステムに最適なイメージセンサーやカメラモジュールを選択頂くことができるようになります。
Part Number | Datasheet | Design Guide | Description | Maximum Pixel | Maximum Pixel Rate | Sensor Interface | # of lane # of bit | Data format | Bitrate Clock Freq. | Host interface | # of lane # of bit | Data format | Bitrate Clock Freq. | Peripheral interface | Operating temperature | Package ball pitch | Package size [mm] |
購入 Chip1stop |
購入 Digi-key |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
THP7312 BGA | |
- | Camera processor |
16Mp | 300Mp/s | MIPI CSI-2 LVCMOS |
4lane 12bit |
RAW10 RAW12 |
1Gbps/lane 165MHz |
MIPI CSI-2 LVCMOS |
4lane 16bit |
YUV422, YUV420, RAW8 or Jpeg |
1Gbps/lane 165MHz |
I2C, SPI, GPIO, UART, JTAG, PWM, etc |
-40 to 85 | BGA81 0.8 mm |
8.0 x8.0 x1.11 |
- | - |
THP7312 WLCSP | |
- | Camera processor |
16Mp | 300Mp/s | MIPI CSI-2 LVCMOS |
4lane 12bit |
RAW10 RAW12 |
1Gbps/lane 165MHz |
MIPI CSI-2 LVCMOS |
4lane 16bit |
YUV422, YUV420, RAW8 or Jpeg |
1Gbps/lane 165MHz |
I2C, SPI, GPIO, UART, JTAG, PWM, etc |
-40 to 85 | WLCSP81 0.4 mm |
3.960 x3.937 x0.615 |
- | - |
THP7312-P BGA | |
- | Camera processor |
16Mp | 300Mp/s | MIPI CSI-2 LVCMOS |
4lane 12bit |
RAW10 RAW12 |
1Gbps/lane 165MHz |
MIPI CSI-2 LVCMOS |
4lane 16bit |
YUV422, YUV420, RAW8 or Jpeg |
1.2Gbps/lane 165MHz |
I2C, SPI, GPIO, UART, JTAG, PWM, etc |
-40 to 85 | BGA81 0.8 mm |
8.0 x8.0 x1.11 |
- | - |
THP7312-P WLCSP | |
- | Camera processor |
16Mp | 300Mp/s | MIPI CSI-2 LVCMOS |
4lane 12bit |
RAW10 RAW12 |
1Gbps/lane 165MHz |
MIPI CSI-2 LVCMOS |
4lane 16bit |
YUV422, YUV420, RAW8 or Jpeg |
1.2Gbps/lane 165MHz |
I2C, SPI, GPIO, UART, JTAG, PWM, etc |
-40 to 85 | WLCSP81 0.4 mm |
3.960 x3.937 x0.615 |
- | - |
※「MIPI®」はMIPI Alliance, Inc.の登録商標です。
***上記製品は、欧州RoHS指令(2011/65 /EU)対応済みです***
環境規制に関する資料(MSDS、ICP分析レポート、紛争鉱物調査結果含むレター等)、製品の仕様書(パッケージ・梱包・その他)等のドキュメント関連については、弊社正規代理店までお問い合わせください。
