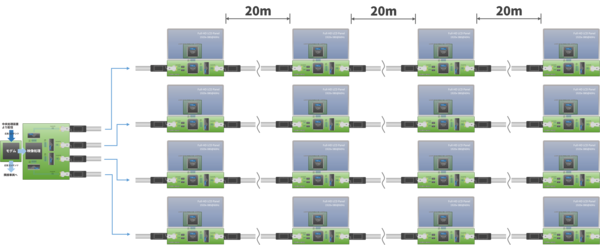

鉄道車両VIS装置例(16面/車両)

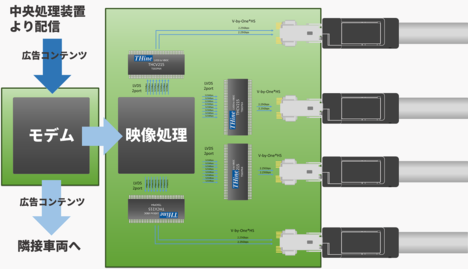

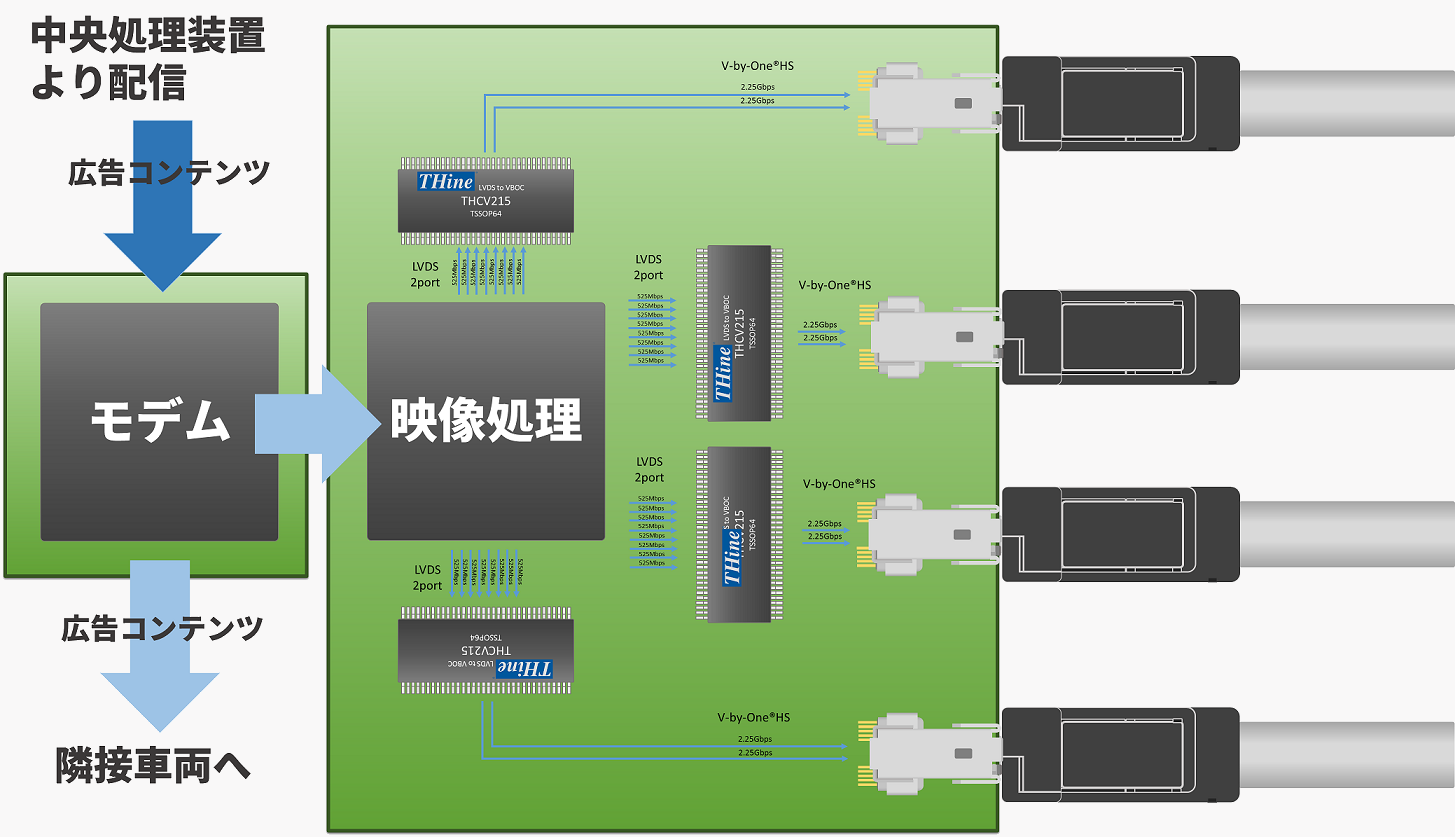

コンテンツ受信・車両内配信部では中央処理部より送られてくる映像コンテンツを復号し、各LCD表示部に最適な映像処理を行った後に配信します。映像処理回路から出力くされるLVDS映像信号(525Mbps×8ch、クロック×2ch)はTHCV215により2.25Gbps×2chのV-by-One HS信号へ変換されLCD表示部へ送出されます。


コンテンツ受信・車両内配信部

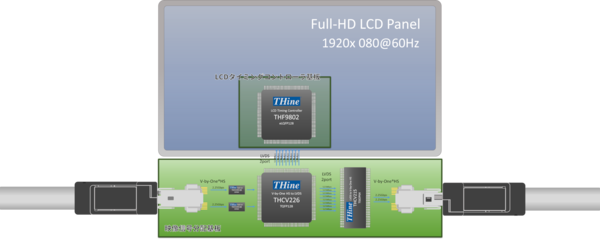

LCD表示・デイジーチェーン分配部ではTHCV226によりフルHD映像信号を2分配し、一方をLCDに表示、残る一方はトランスミッタへ入力され、次のLCD表示部へ送信します。


LCD表示・デイジーチェーン分配部


上記例ではフルHDパネルを想定していますが、WXGA/720pパネルの場合はTHCV215をTHCV233へ、THCV226をTHCV234へ置き換ることもできます。

デイジーチェーン接続により送受信ICが多段接続される場合はソース信号のジッタに注意が必要です。、ソースとなる映像信号にジッタ成分が多く含まれると、ジッタ成分が段数を重ねる毎に増幅されるてしまい、後段のLCDが正常表示が出来ないことがあります。ソース信号のジッタ成分は極力抑えると共に、実際に使用するケーブルも含めた十分な評価が必要です。
