概要

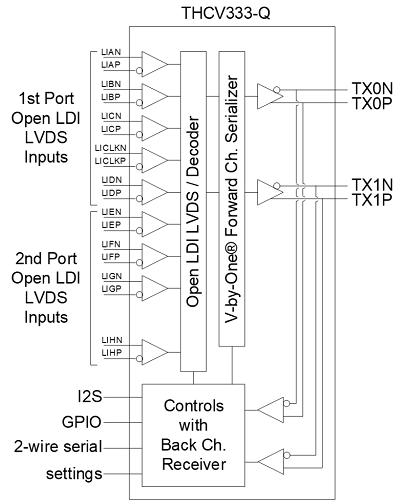

THCV333-QはグラフィックプロセッサからのOpen-LDI(LVDS)出力をV-by-One® HS/V-by-One® HSⅡ信号へ変換するトランスミッタICです。
V-by-One® HSⅡ信号を通じて720p60fps24bit / 1080p60fps24bitの非圧縮ビデオデータを1対 / 2対のツイストペアケーブルもしくは1本の同軸ケーブルで送信可能です。
また、THCV333-QはV-by-One® HSⅡ信号を通じて、I2Sや2-wire serial、GPIO信号を含む双方向制御通信ができ、タッチパネル制御を実現可能です。

  • LVDS to V-by-One® HSⅡ変換
  • Open-LDI(LVDS)入力
    RGB 18bit or RGB 24bit
  • V-by-One® HS II 出力
    1レーン当たり最大3.75Gbps
    1 or 2 レーン
  • 信号伝送品質モニター機能（Eye Monitor）機能搭載
  • IO電圧： 1.8V-3.3V typ.
    Analog電圧： 1.2V typ.
    LVDS電圧： 1.8V typ.
  • I2S / I2C / GPIO(最大12本)
  • バックチャネルGPIO 最大120kbps
  • バックチャネル2-wire serial 最大1Mbps
  • パッケージ：QFN64（9mm x 9mm）with Exposed Pad
  • 動作温度範囲：-40 to 105℃

LVDS Data Input V-by-One® HSII Output LVDS  Input Clock Frequency
 Single (1port)  1Lane  10MHz to 109MHz
 Single (1port)  2Lane  50MHz to 150MHz
 Dual (2port)  1Lane  50MHz to 109MHz
 Dual (2port)  2Lane  50MHz to 218MHz
