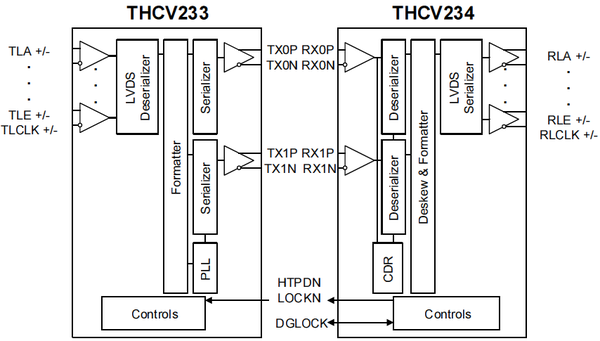

THCV233/234 Block Diagram

概要

THCV233は32bitのLVDS入力信号をV-by-One®HS信号へ変換するトランスミッタLSIです。1laneあたり最大実効レート3.36GbpsのV-by-One®HS信号を出力します。

  • LVDS to V-by-One®HS 変換
  • 5ch LVDS入力
    　32bit/画素
    　63-735Mbps/ch
  • V-by-One®HS 2lane出力
    　4.2Gbps（実効3.36Gbps）/lane
    　2lane出力分配機能
  • 電源電圧：1.8/3.3V
  • パッケージ：QFN48
  • 推奨Rx：
    　THCV220
    　THCV234

LVDS Data Input V-by-One®HSOutput LVDS  Input Clock Frequency
 4ch(24bit) 1Lane 9MHz to 100MHz
 5ch(32bit) 1Lane 9MHz to 105MHz
