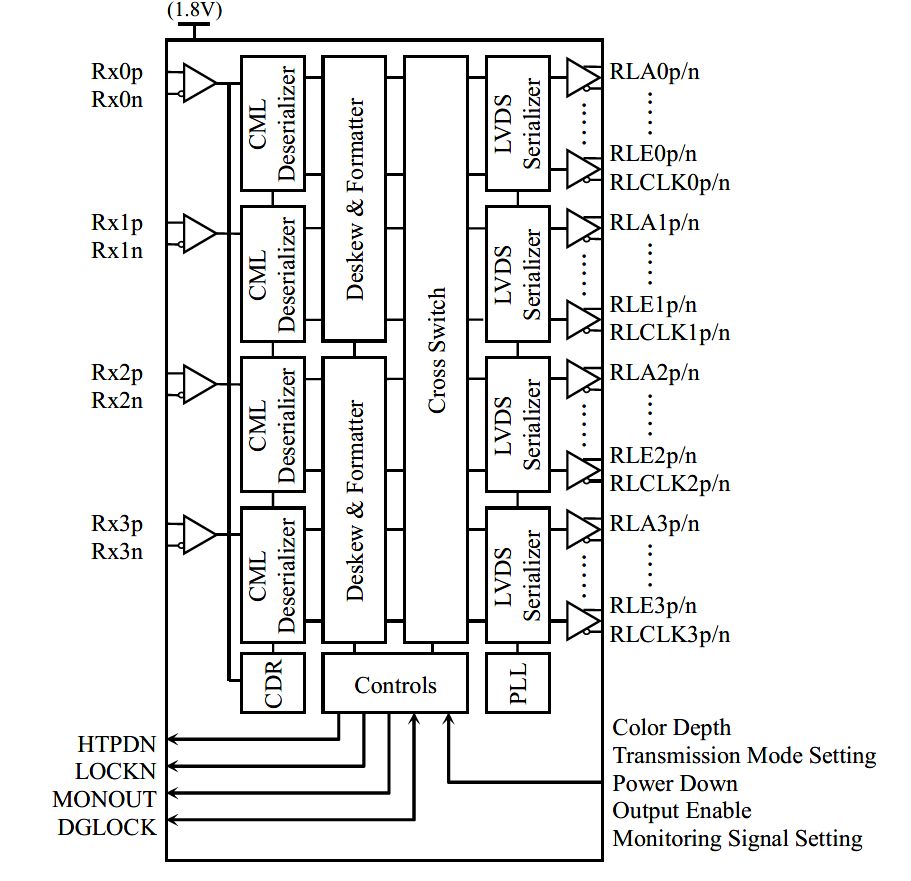

THCV226 Block Diagram

概要

THCV226は画像伝送用シリアルインターフェースV-by-One®HSのレシーバチップです。 画像基板とLCDパネルなど、基板間、モジュール間の画像伝送に最適です。 このチップは４レーンのV-by-One®HS信号を受信できます。 １レーンあたり32ビットのビデオデータと3ビットの制御データを受信することができ、1080p/30bit/120Hz、映像データの伝送をサポートします。 最大伝送データレートは3.4Gbps/レーンです。

  • V-by-One®HS to LVDS 変換
  • V-by-One®HS 4lane入力
    　3.4Gbps/lane
  • 5ch LVDS 4port（Quad Pixel Link）出力
    　32bit/画素
    　ノーマル／ハイスピード切替可能
  • データ分配機能
  • 信号のモニタリング機能
  • 電源電圧：1.8V
  • パッケージ：TQFP128

･CML入力の伝送速度
色深度 ノーマル・スピード LVDS モード ハイ・スピード LVDS モード
24bit 1.2 to 2.7Gbps 1.2 to 2.36Gbps
30bit 1.6 to 3.4Gbps 1.6 to 3.14Gbps

･LVDS出力のｸﾛｯｸ周波数
色深度 ノーマル・スピード LVDS モード ハイ・スピード LVDS モード
24bit 40 to 90MHz 80 to 157MHz
30bit 40 to 85MHz 80 to 157MHz
