概要

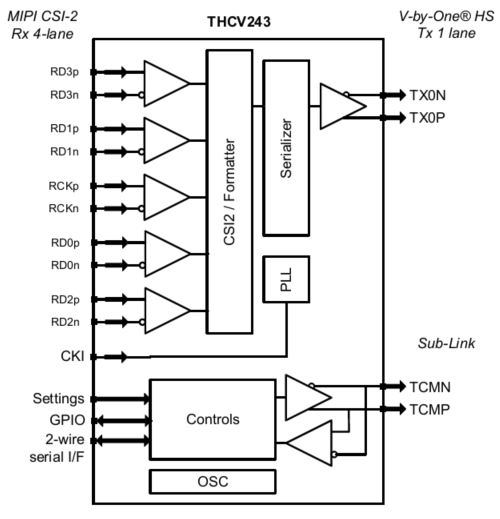

THCV243は最大4レーンのMIPI® CSI-2映像信号をV-by-One® HS（ギガビット・シリアル・インターフェース）映像信号へ変換するわずか2.1㎜ｘ2.9㎜パッケージサイズのトランスミッタICです。最大レート4.0GbpsのV-by-One® HS出力を持ち、1080p60fpsのカメラ映像信号を1対のツイストペアケーブルもしくは1本の同軸ケーブルで送信可能です。またI2CやGPIO信号をブリッジ可能なSub-Linkも備えています。Sub-LinkはV-by-One® HSと同じケーブルで伝送可能です。

  • MIPI® CSI-2 to V-by-One® HS 変換
  • MIPI® CSI-2 入力
    1レーンあたり最大1.2 Gbps
    1,2, or 4レーン
  • V-by-One® HS出力
    最大4.0Gbps（実効3.2Gbps）
  • スペクトラム拡散クロック発生器（SSCG）内蔵
  • 電源電圧：　1.7V-3.6V、1.1V-1.3V
  • 双方向通信ch “Sub-Link"
    I2C/GPIO(最大4本)
  • パッケージ：CSP35 (2.1mm x 2.9mm)
  • 動作温度範囲：-40 to 105℃
  • 推奨Rx：
    　THCV242
    　THCV236
  • アプリケーション：
    　ドライブレコーダー
    　監視カメラ
    　工業用内視鏡・ビデオスコープ
    　内視鏡
    　ウェアラブルカメラ
