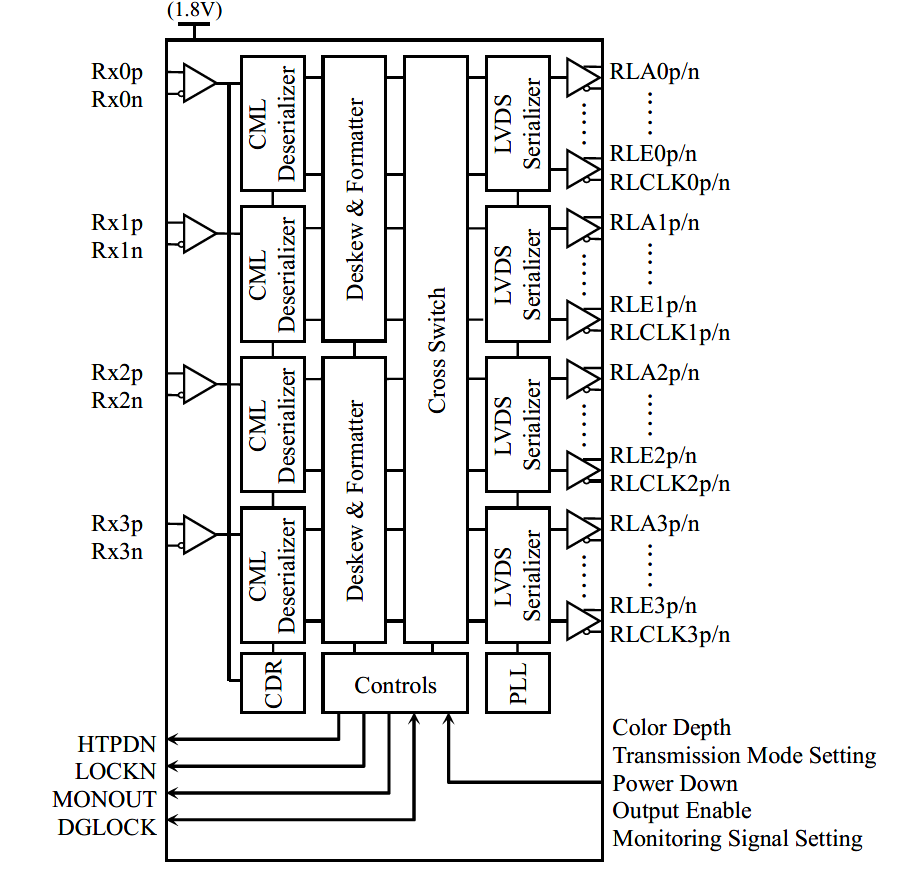

THCV226 Block Diagram

摘要

THCV226是影像傳輸用序列化介面"V-By-One®HS"的接收端IC。最適合應用在影像傳輸相關的模組基板間及LCD面板。此產品可支援4lane的V-By-One®HS接收。1lane可接收相當於32bit影像訊號及3bit控制訊號,支援1080P/30bit/120Hz的影像傳輸。最高傳輸速率為3.4Gbps/Lane。

  • V-by-One®HS to LVDS 訊號轉換
  • V-by-One®HS 4lane輸入
     3.4Gbps/lane
  • 5ch LVDS 4port(Quad Pixel Link)輸出
     32bit/畫素
     Normal/Hi-Speed可切換
  • Data分配功能
  • 訊號監控功能
  • 電源電壓:1.8V
  • 封裝:TQFP128
・CML輸入的傳送速度
色深 普通・速度 LVDS 模式 高速 LVDS 模式
24bit 1.2 to 2.7Gbps 1.2 to 2.36Gbps
30bit 1.6 to 3.4Gbps 1.6 to 3.14Gbps

・LVDS輸出的CLK頻率
色深 普通・速度 LVDS 模式 高速 LVDS 模式
24bit 40 to 90MHz 80 to 157MHz
30bit 40 to 85MHz 80 to 157MHz
