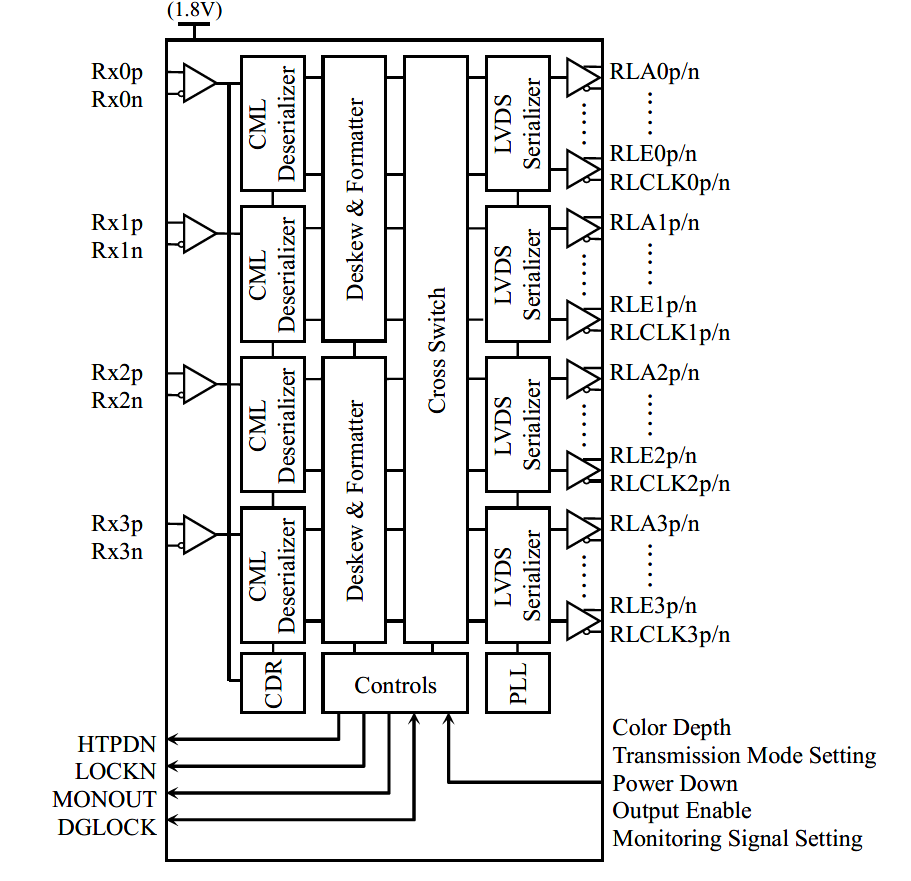

THCV226 Block Diagram

제품개요

THCV226은 영상전송용 시리얼 인터페이스 V-by-One®HS의 리시버 칩입니다. 영상보드와 LCD패널 등, 기판간, 모듈간의 영상전송에 최적입니다. 이칩은 4lane의 V-by-One®HS 신호를 수신할 수 있습니다. 1lane당 32bit의 비디오 데이터와 3bit의 제어데이터를 수신할 수 있어, 1080p/30bit/120Hz, 영상 데이터의 전송을 지원합니다. 최대 전송데이터 전송률은 3.4Gbps/lane입니다.

  • V-by-One®HS to LVDS 변환
  • V-by-One®HS 4lane 입력
     3.4Gbps/lane
  • 5ch LVDS 4port(Quad Pixel Link) 출력
     32bit/화소
     Normal/High Speed 변환 가능
  • 데이터 분배 기능
  • 신호 모니터링 기능
  • 전원전압:1.8V
  • 패키지:TQFP128
・CML 입력 전송속도
Color Depth Normal Speed LVDS Mode High Speed LVDS Mode
24bit 1.2 to 2.7Gbps 1.2 to 2.36Gbps
30bit 1.6 to 3.4Gbps 1.6 to 3.14Gbps

・LVDS 출력 클럭 주파수
Color Depth Normal Speed LVDS Mode High Speed LVDS Mode
24bit 40 to 90MHz 80 to 157MHz
30bit 40 to 85MHz 80 to 157MHz
