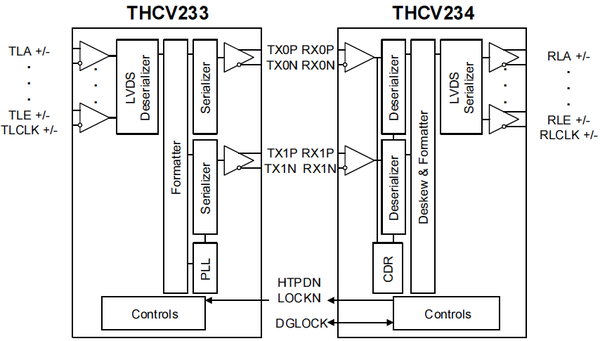

THCV233/234 Block Diagram

摘要

THCV233是将32位LVDS输入信号转换为V-by-One®HS信号的发送端LSI。
其中每一链的V-by-One®HS信号最大有效速率可以达到3.36Gbps。

  • LVDS to V-by-One®HS 转换
  • 5ch LVDS输入
     32bit/像素
     63-735Mbps/ch
  • V-by-One®HS 2lane输出
     4.2Gbps(实际值3.36Gbps)/lane
     2lane输出分配功能
  • 电源电压:1.8/3.3V
  • 封装:QFN48
  • 推荐接收端:
     THCV220
     THCV234
LVDS Data Input V-by-One®HSOutput LVDS  Input Clock Frequency
 4ch(24bit) 1Lane 9MHz to 100MHz
 5ch(32bit) 1Lane 9MHz to 105MHz
