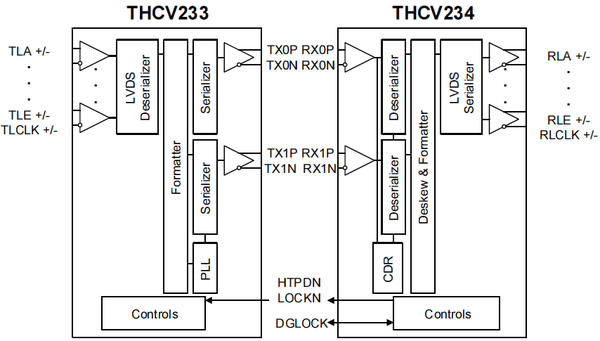

THCV233/234 Block Diagram

THCV233은 32bit의 LVDS 입력신호를 V-by-One®HS 신호로 변환하는 트랜스미터 LSI입니다.1lane당 최대실효속도 3.36Gbps의 V-by-One®HS신호를 출력합니다.

  • LVDS to V-by-One®HS 변환
  • 5ch LVDS 입력
     32bit/화소
     63-735Mbps/ch
  • V-by-One®HS 2lane 출력
     4.2Gbps(실효 3.36Gbps)/lane
     2lane 출력 분배 기능
  • 전원전압:1.8/3.3V
  • 패키지:QFN48
  • 권장 Rx:
     THCV220
     THCV234
LVDS Data Input V-by-One®HSOutput LVDS  Input Clock Frequency
 4ch(24bit) 1Lane 9MHz to 100MHz
 5ch(32bit) 1Lane 9MHz to 105MHz
