インタフェースV-by-One® HSTHCV226
概要

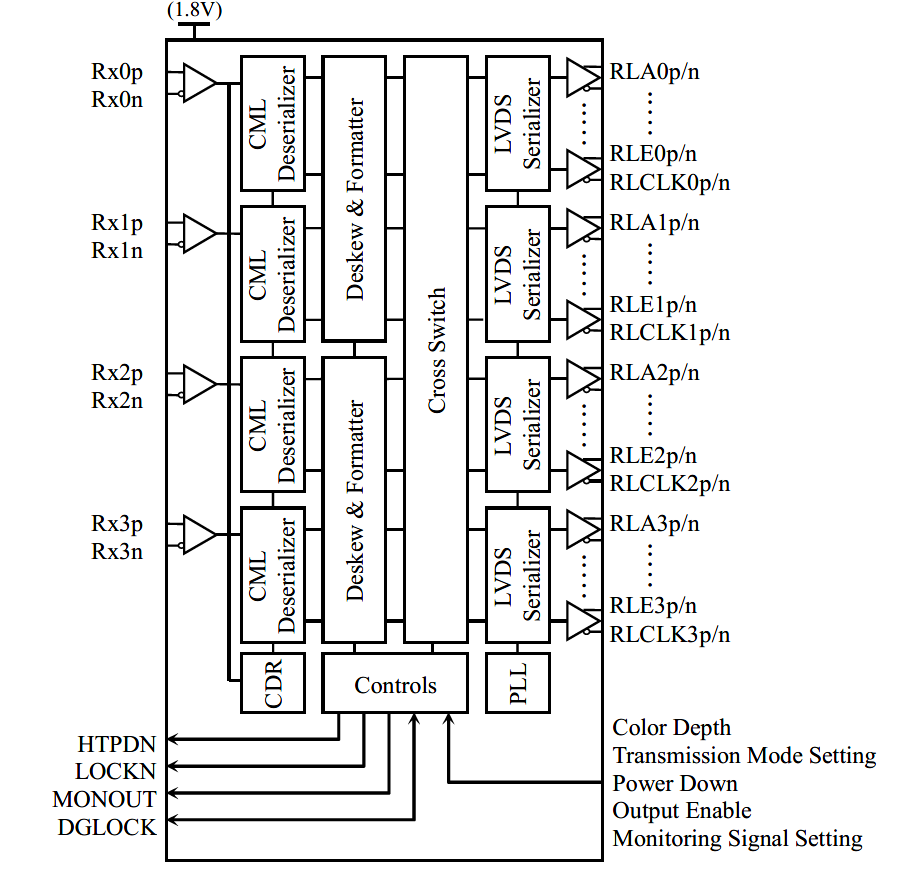

THCV226は画像伝送用シリアルインターフェースV-by-One®HSのレシーバチップです。 画像基板とLCDパネルなど、基板間、モジュール間の画像伝送に最適です。 このチップは4レーンのV-by-One®HS信号を受信できます。 1レーンあたり32ビットのビデオデータと3ビットの制御データを受信することができ、1080p/30bit/120Hz、映像データの伝送をサポートします。 最大伝送データレートは3.4Gbps/レーンです。
- V-by-One®HS to LVDS 変換
- V-by-One®HS 4lane入力
3.4Gbps/lane - 5ch LVDS 4port(Quad Pixel Link)出力
32bit/画素
ノーマル/ハイスピード切替可能 - データ分配機能
- 信号のモニタリング機能
- 電源電圧:1.8V
- パッケージ:TQFP128
・CML入力の伝送速度
色深度 | ノーマル・スピード LVDS モード | ハイ・スピード LVDS モード |
---|---|---|
24bit | 1.2 to 2.7Gbps | 1.2 to 2.36Gbps |
30bit | 1.6 to 3.4Gbps | 1.6 to 3.14Gbps |
・LVDS出力のクロック周波数
色深度 | ノーマル・スピード LVDS モード | ハイ・スピード LVDS モード |
---|---|---|
24bit | 40 to 90MHz | 80 to 157MHz |
30bit | 40 to 85MHz | 80 to 157MHz |
