Kit SolutionsVideo ExtensionTHEVA24-RJ45-BOX-V2
MIPIカメラの距離を延ばせ！
SerDesスターターキットで開発期間を大幅に短縮！
MIPIカメラの距離を劇的に延ばすSerDes開発キット
「MIPIカメラSerDesスターターキット・コンプリートボックス」
製品の概要
当コンプリートボックスは、
MIPI CSI-2信号の伝送距離を伸ばすことができるSerDesのボードセットである「THEVA24-RJ45-SET-V2」、
画出しのためのグラバーボード「THEVA-GRABBER-V1」、
そして「カメラモジュール」、
の３つを全て同梱させたキットボックスとなります。
こちらのボックスの内容物のみですぐにカメラ映像をPCに出力することができます。
SerDesの評価基板を作成したり、レジスタを生成したり、ということを行う必要がありません。
SerDes伝送路としてのCat5eイーサネットケーブル（2m)、
グラバーボード用のUSBケーブル・ACアダプタ、
そしてネジやナットもすべて同梱。
このボックスだけでかんたんに評価やPoC製作を始めて頂くことができます。

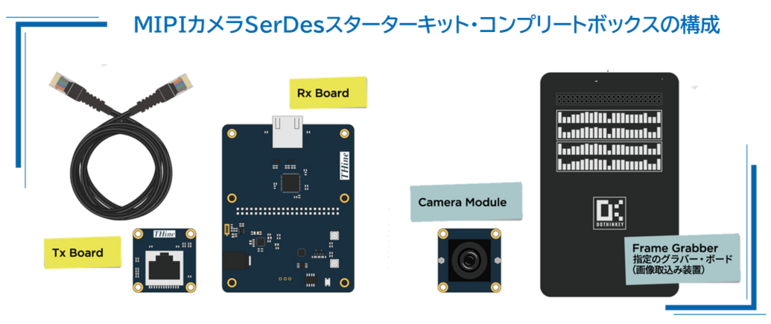

図1 MIPIカメラSerDesスターターキット・コンプリートボックスの内容
評価からPoC、そして量産設計まで
ユーザーは当コンプリートボックスを用いてPoC(Proof of Concept)を行い、その環境をベースに実際の量産製品の設計に移ることになります。
量産設計へ移行する際には、弊社より参考回路や参考コードをご提供致します。
カメラの数や解像度を変更したい場合には、適切なレジスタ設定を生成するGUIツールも用意致しております。
これらは「THEVA24-RJ45-BOX-V2」を購入した際に同梱されているQRコードよりユーザー登録をすることで、
ユーザー向けページよりダウンロードできるようになります。
接続コネクターは産業機器分野で広く使われているRJ45を採用しています。
RJ45を採用するイーサネットケーブルには様々な長さがあり、ユーザーが試したい距離に応じて選択しやすくなっております。
量産設計へ移行する際には、弊社より参考回路や参考コードをご提供致します。
カメラの数や解像度を変更したい場合には、適切なレジスタ設定を生成するGUIツールも用意致しております。
これらは「THEVA24-RJ45-BOX-V2」を購入した際に同梱されているQRコードよりユーザー登録をすることで、
ユーザー向けページよりダウンロードできるようになります。
接続コネクターは産業機器分野で広く使われているRJ45を採用しています。
RJ45を採用するイーサネットケーブルには様々な長さがあり、ユーザーが試したい距離に応じて選択しやすくなっております。
図2 コンプリートボックス各内容物の接続イメージおよび活用ステップ
これまで説明した内容をまとめると図３のようになります。

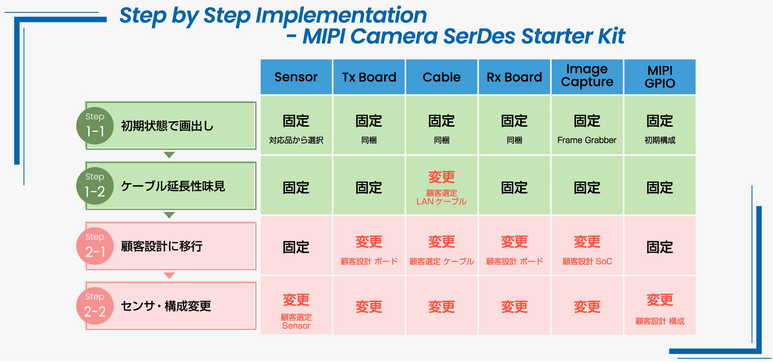

図3 PoCから量産までの流れ
当ボックスを介して弊社とユーザーが同じ環境を持っていることになり、技術的なサポートが必要な際に、解決までの時間が短縮される可能性もあります。
コンプリートボックスの構成
THEVA24-RJ45-BOX-V2には以下のものが含まれております。
1. カメラモジュールGalaxy Core社「GC2093」センサ搭載カメラモジュール
対応解像度/フレームレート：2M30fps＆2M60fps
2. SerDesボード
THCV241A-P搭載Txボード
THCV242A-P搭載Rxボード
イーサネットケーブル Cat5e ストレートケーブル 2m
＊SerDes用ボードのみのキットでお求め頂くことも可能です。
型番：THEVA24-RJ45-SET-V2
3. フレームグラバー
グラバーボード
USBケーブル
ACアダプタ（DC12V出力）
＊フレームグラバーのみをお求め頂くことも可能です。
型番：「THEVA-GRABBER-V1」
その他、スペーサー、ネジなども同梱致しております。
カメラモジュールを変えることも可能
更に高解像度の映像伝送が必要な場合、カメラモジュールを変えて頂くだけですぐに画出しができます。
図4にあるモジュールをユーザーにてご用意頂ければ、上記2.SerDesと3.フレームグラバーをそのまま使用し、
5Mp、8Mpなどのカメラ映像をご評価、開発頂くことが可能です。

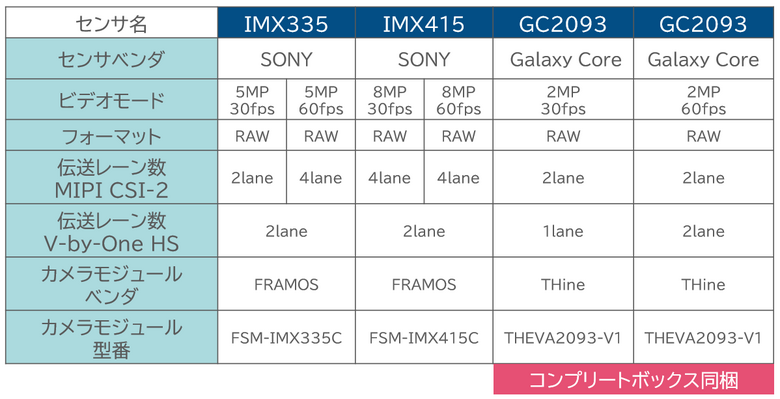

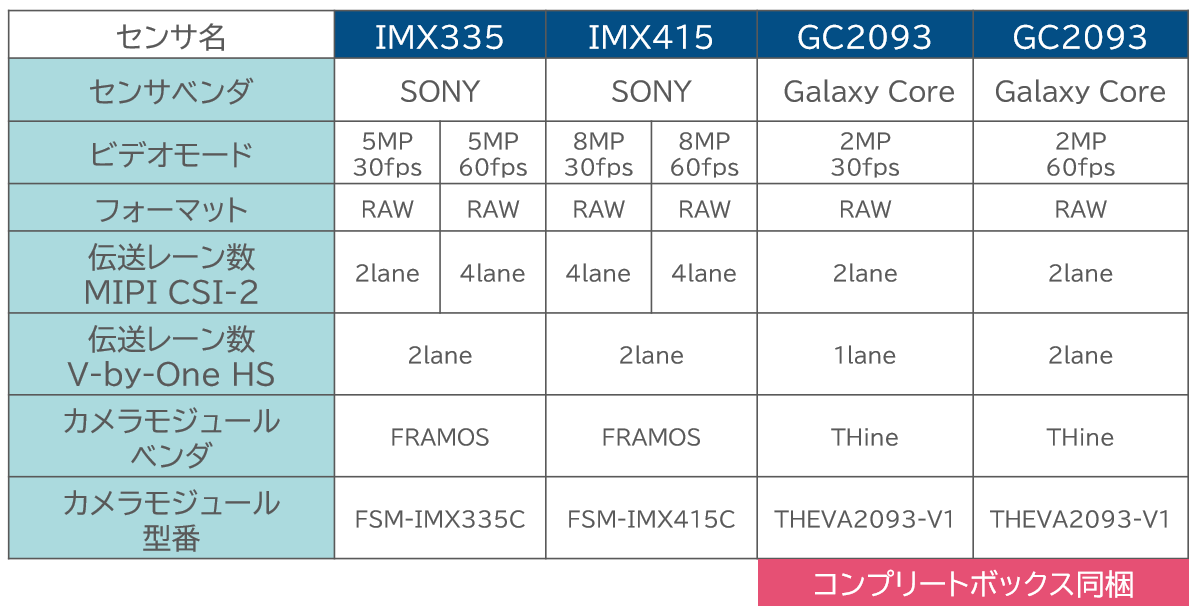

図4 キット対応センサ＆カメラモジュール型名
スターターキットを解説したコンセプト動画も併せてご覧ください。
