Kit SolutionsVideo ExtensionTHEVA24-RJ45-BOX-V2
MIPI 카메라의 전송거리를 늘려라!
SerDes Starter Kit로 개발기간 대폭 단축!
MIPI 카메라의 전송거리를 획기적으로 늘려주는 SerDes 개발 키트!
「MIPI 카메라 SerDes Starter Kit Complete Box」
제품 개요
본 Complete Box는,
MIPI CSI-2 신호의 전송거리를 늘릴 수 있는 SerDes보드「THEVA24-RJ45-SET-V2」, 영상출력을 위한 그래버 보드 「THEVA-GRABBER-V1」, 그리고 「카메라 모듈」까지 세가지가 모두 포함된 키트 박스입니다.
이 박스의 내용물만으로 카메라 영상을 바로 PC에 출력할 수 있습니다.
SerDes 평가보드를 별도로 제작하거나 레지스터를 생성할 필요가 없습니다.
SerDes전송로인 Cat5e 이더넷 케이블(2m),
그래버 보드용 USB 케이블 및 AC 어댑터,
그리고 나사와 너트도 모두 포함되어 있습니다.
이 박스만 있으면 쉽게 평가 및 PoC 제작을 시작할 수 있습니다.

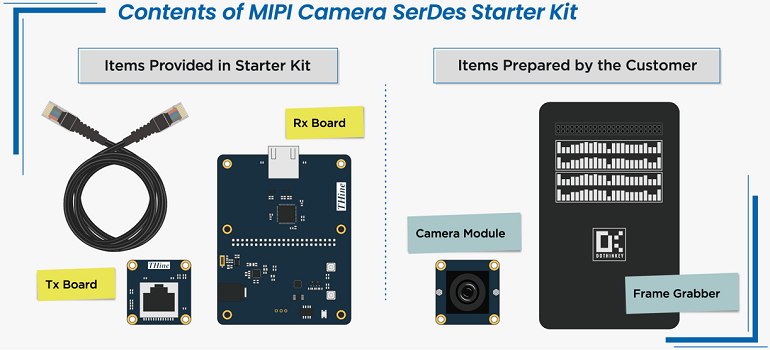

그림1 MIPI 카메라 SerDes Starter Kit Complete Box 내용물

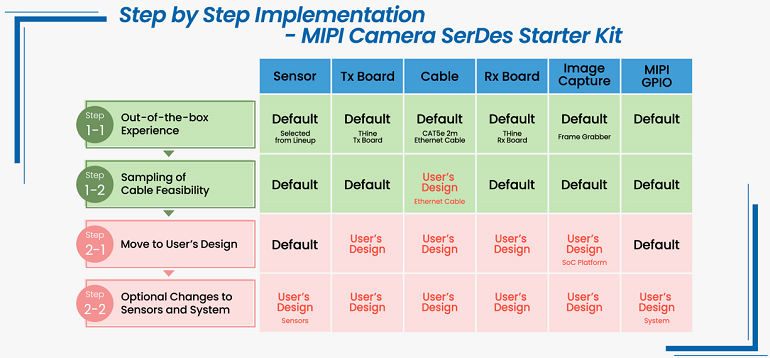

평가부터 PoC, 그리고 양산 설계까지
양산 설계로 넘어갈 때, 당사는 참고회로와 참고코드를 제공합니다.
카메라의 개수나 해상도를 변경하고자 하는 경우, 적절한 레지스터 설정을 생성하는 GUI 툴도 준비되어 있습니다.
THEVA24-RJ45-BOX-V2 구매 시 동봉된 QR코드를 통해 사용자 등록을 하면 사용자 페이지를 통해 다운로드를 받을 수 있습니다.
커넥터는 산업기기 전반에서 많이 사용되는 RJ45를 채택하고 있습니다.
RJ45 이더넷케이블은 다양한 길이가 있어 사용자가 평가하고자 하는 거리에 맞는 케이블을 쉽게 선택할 수 있습니다.

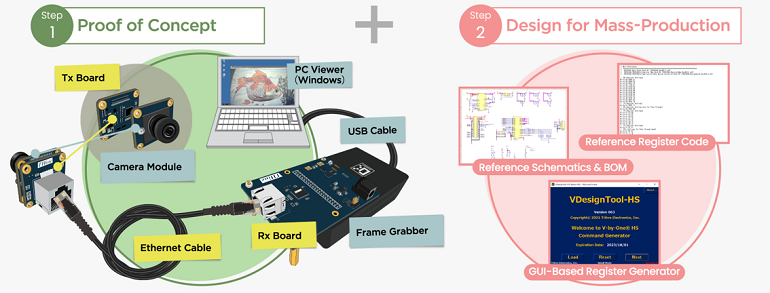

그림3 PoC에서 양산까지의 흐름
Complete Box구성
THEVA24-RJ45-BOX-V2에는 하기 내용물이 포함되어 있습니다.
1. 카메라 모듈
Galaxy Core사 'GC2093' 센서가 탑재 된 카메라 모듈
해상도/Frame Rate : 2M30fps & 2M60fps
2. SerDes 보드
THCV241A-P 탑재 Tx 보드
THCV242A-P 탑재 Rx 보드
이더넷 케이블 Cat5e 스트레이트 케이블 2m
* SerDes용 보드만 키트형태로 구입할 수도 있습니다.
모델명: THEVA24-RJ45-SET-V2
3. 프레임 그래버
그래버 보드
USB 케이블
AC 어댑터(DC12V 출력)
프레임 그래버 만 구매하실 수도 있습니다.
그 외 스페이서, 나사 등도 함께 동봉되어 있습니다.
카메라 모듈 교체도 가능
보다 높은 해상도의 영상전송이 필요한 경우, 카메라 모듈을 변경하는 것 만으로 바로 영상전송이 가능해집니다.
그림4에 있는 모듈을 사용자가 준비해 주시면, 상기2. SerDes와 3.Frame Grabber를 그대로 사용하면서5Mp, 8Mp등과 같은 영상을 평가 및 개발할 수 있습니다.
그림4 키트 대응 센서 및 카메라 모듈 모델명
스타터 키트를 설명하는 동영상도 함께 확인해 보세요.
