延长MIPI相机的距离！
使用SerDes入门套件大幅缩短开发周期！
大幅延长MIPI相机距离的SerDes开发工具
「MIPI相机SerDes入门套件・Complete Box」
产品概要
此Complete Box是一套包含了可延长MIPI CSI-2信号传输距离的SerDes板组 「THEVA24-RJ45-SET-V2」、用于影像输出的抓取板「THEVA-GRABBER-V1」和「相机模组」这3个部分的套件。
你可以仅通过此Box中的內容物轻松将相机画面输出到PC上，无需再制作SerDes的评估板或生成寄存器。
里面还包含用于SerDes传输路径的Cat5e以太网线 (2m)、用于抓取板的USB线和 AC转接器以及螺丝和螺帽。
仅靠这组套件，你就可以轻松开始评估和制作PoC。

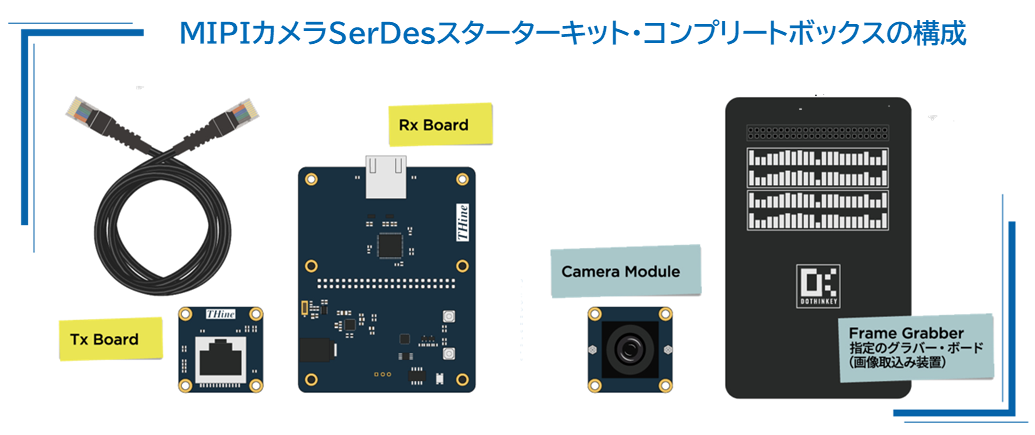

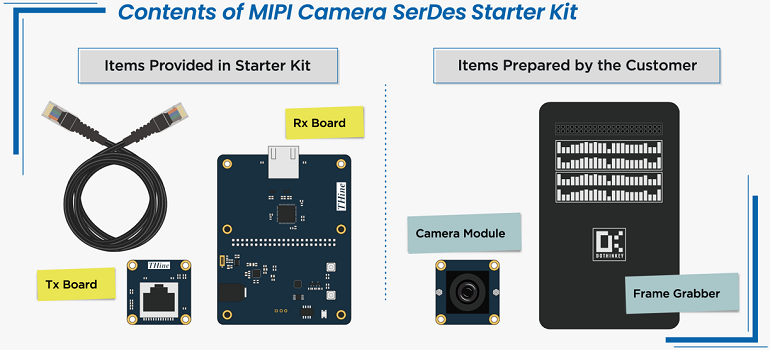

图1 MIPI相机SerDes入门套件・Complete Box的内容物
从评估到PoC，再到量产设计
用户可以使用这个Complete Box进行PoC（概念验证）,并基于该环境转入实际的量产产品设计。
在转向量产设计时，我们将提供参考电路和参考程式码。
若想更改相机数量或解析度，我们还提供了GUI工具来生成合适的寄存器设定。
这些工具可以通过购买「THEVA24-RJ45-BOX-V2」后，扫描随附的二维码并注册用户，在用户专属页面中下载。
连接接头采用工业设备领域广泛使用的RJ45。
RJ45以太网线具有多种长度，使用者可以根据想要尝试的距离轻松选择。
在转向量产设计时，我们将提供参考电路和参考程式码。
若想更改相机数量或解析度，我们还提供了GUI工具来生成合适的寄存器设定。
这些工具可以通过购买「THEVA24-RJ45-BOX-V2」后，扫描随附的二维码并注册用户，在用户专属页面中下载。
连接接头采用工业设备领域广泛使用的RJ45。
RJ45以太网线具有多种长度，使用者可以根据想要尝试的距离轻松选择。

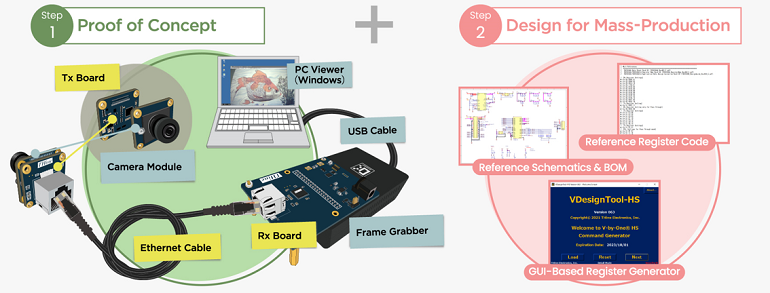

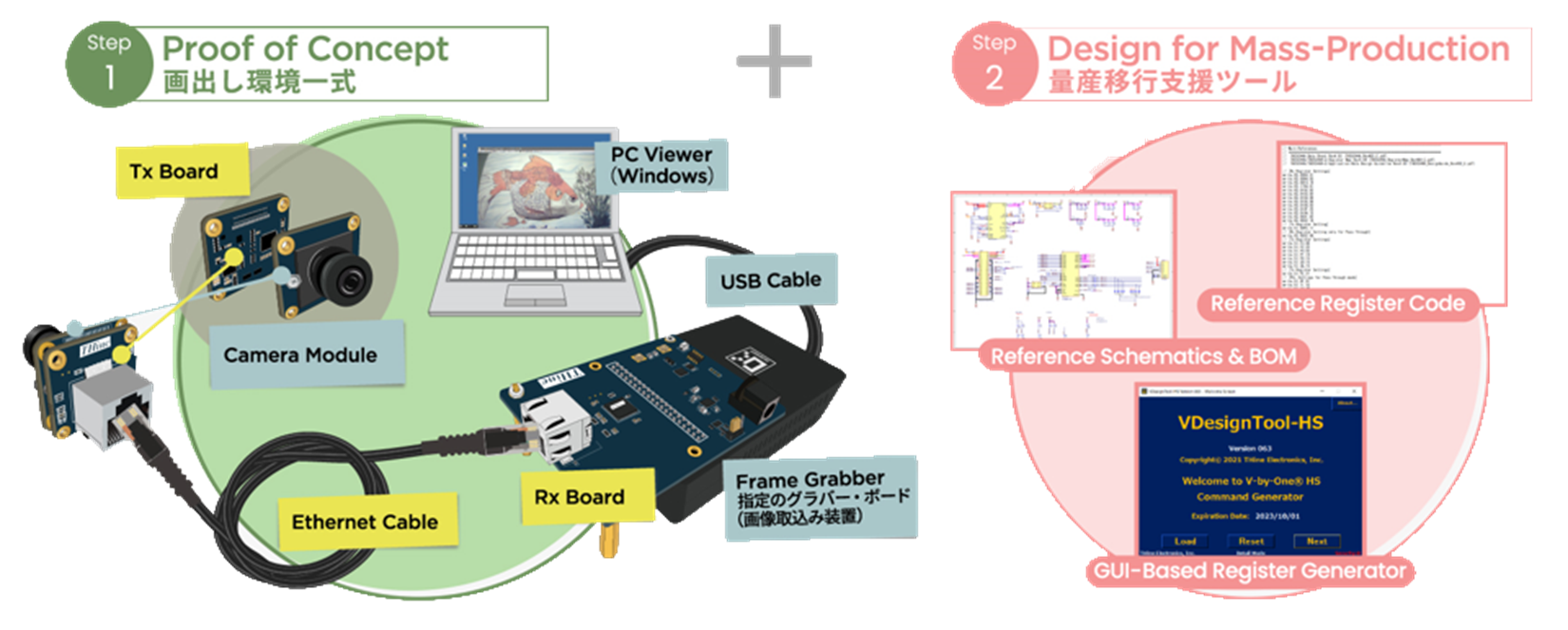

图2 Complete Box各组件的连接示意图和使用步骤

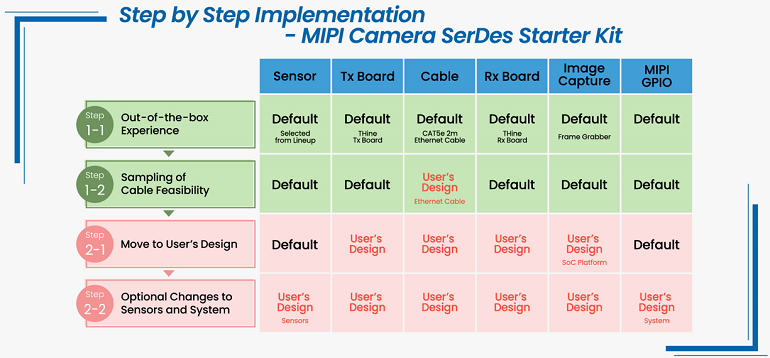

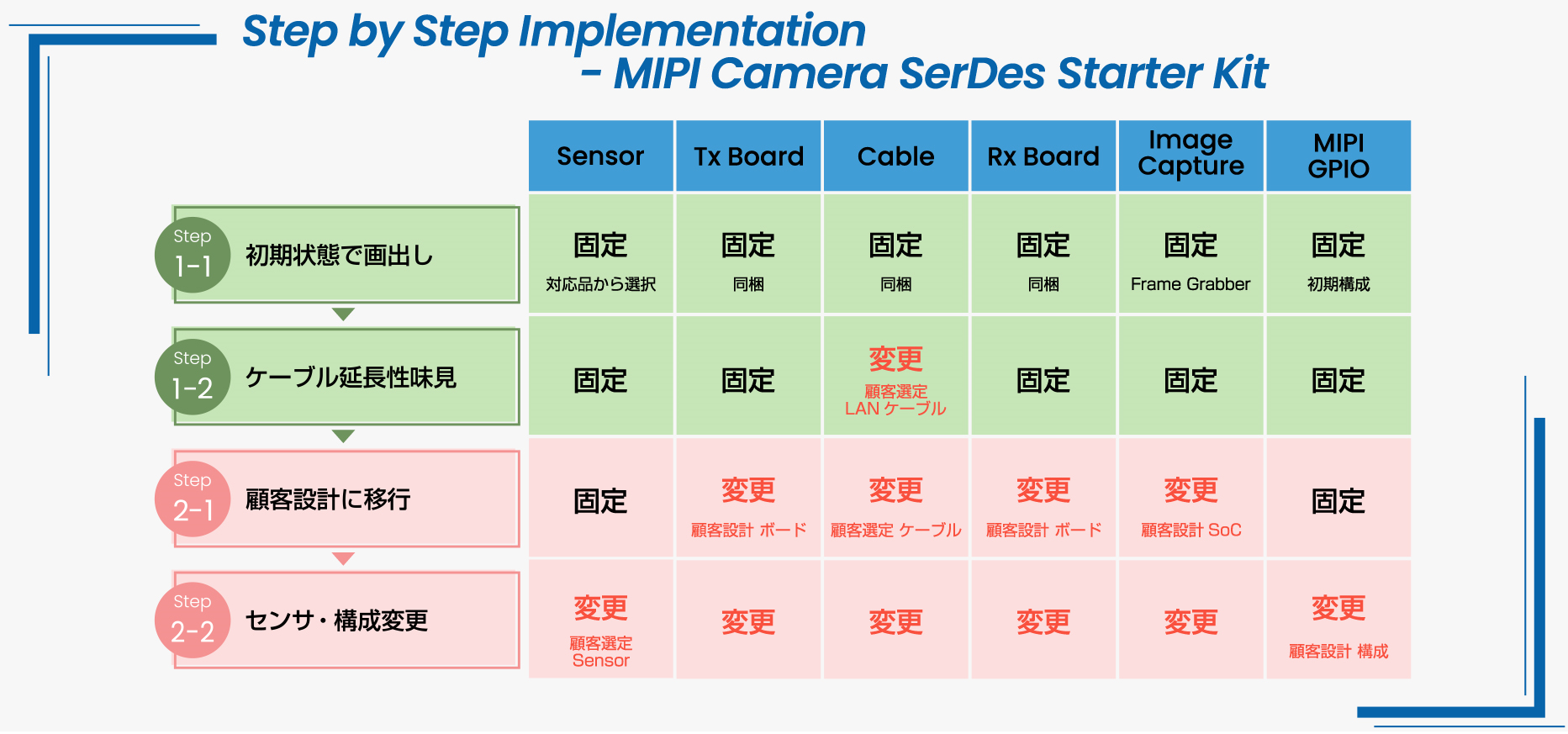

上述说明内容总结如图3。
图3 从PoC到量产的流程
通过此套件，用户和我们将拥有相同的环境，在需要技术支持时就能大大缩短解决问题的时间。
Complete Box的构成
THEVA24-RJ45-BOX-V2包含以下內容。
1. 相机模组装载Galaxy Core社「GC2093」传感器的相机模组
支持分辨率/帧率：2M30fps＆2M60fps
2. SerDes板
装载THCV241A-P的Tx板
装载THCV242A-P的Rx板
以太网线 Cat5e直联电缆2m
＊也可以只购买SerDes板组。
型号：THEVA24-RJ45-SET-V2
3. 影像采集卡
抓取板
USB线
AC转接器（DC12V输出）
＊也可以只购买影像采集卡。
型号：「THEVA-GRABBER-V1」
此外，还包括垫片、螺丝等配件。
可更换相机模组
如果需要更高分辨率的影像传输，只需更换相机模组就可立即显示画面。
只需将图4中的模组提供给用户，即可使用上述2. SerDes板和3. 影像采集卡进行5Mp、8Mp等相机影像的评估和开发。
图4 与套件兼容的传感器与相机模组型号
下面请观看入门套件解说的概念影片。
- ■了解MIPIOPEN
- ■选择THCV24系列产品的参考数据OPEN
