MIPI相機的距離延長！
使用SerDes Starter Kit大幅縮短開發時間！
大幅延長MIPI相機距離的SerDes Starter Kit
「MIPI相機SerDes Starter Kit・Complete Box」
產品概要
此Complete Box是一套包含了可延長MIPI CSI-2訊號傳輸距離的SerDes板組 「THEVA24-RJ45-SET-V2」、用於影像輸出的Grabber Board「THEVA-GRABBER-V1」和「相機模組」這三項設備。
您可以僅透過這個包裝中的內容物,輕鬆將相機畫面輸出到PC上。無需再製作SerDes的評估板或生成寄存器。
裡面包含用於SerDes傳輸路徑的Cat5e乙太網路線 (2m)、用於Grabber Board的USB線和 AC Adapter以及螺絲和螺帽。只需要這個套組,您就可以輕鬆開始評估和製作PoC。

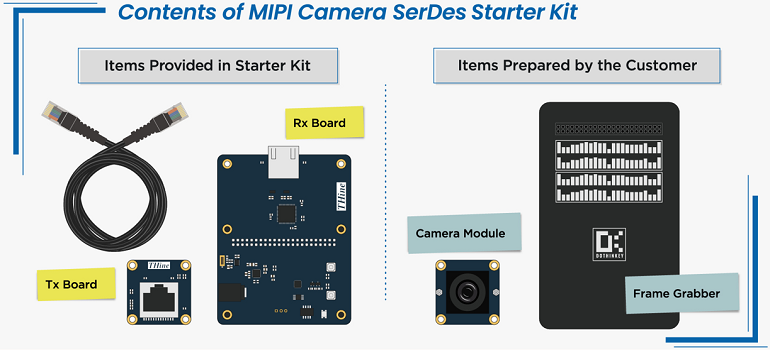

圖1 MIPI相機SerDes Starter Kit・Complete Box的內容
從評估到PoC,再到量產設計
用戶可以使用這個Complete Box進行PoC（概念驗證）,並基於該環境轉入實際的量產產品設計。在轉向量產設計時,我們將提供參考電路和參考程式碼。若想更改相機數量或解析度,我們還提供了GUI工具來生成相應的寄存器設定。
這些工具可透過購買「THEVA24-RJ45-BOX-V2」後,掃描隨附的QR碼並註冊用戶,在用戶專屬頁面中下載。
連接接頭採用工業設備領域廣泛使用的RJ45。
RJ45乙太網路線具有多種長度,使用者可以根據想要嘗試的距離輕鬆選擇。

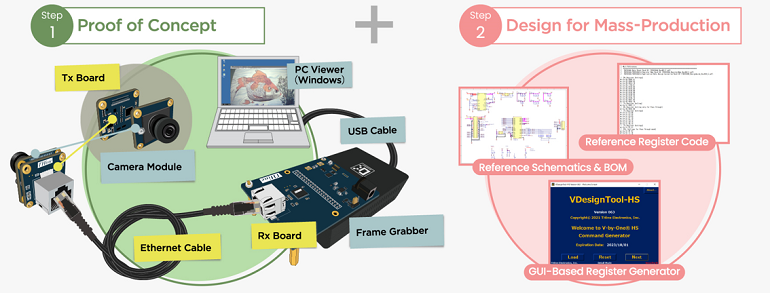

圖2 Complete Box各組件的連接示意圖及使用步驟

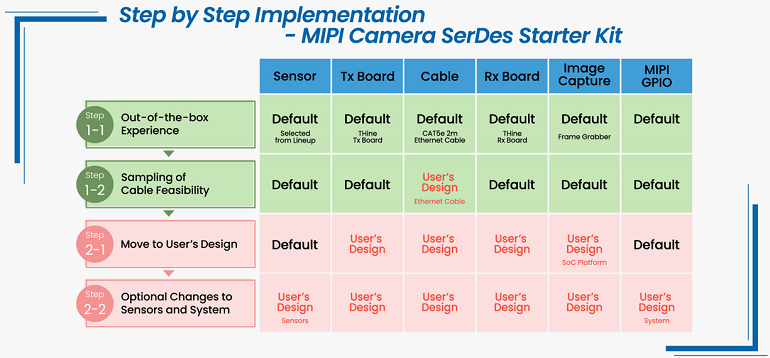

圖3 從PoC到量產的流程
這些工具可透過購買「THEVA24-RJ45-BOX-V2」後,掃描隨附的QR碼並註冊用戶,在用戶專屬頁面中下載。
連接接頭採用工業設備領域廣泛使用的RJ45。
RJ45乙太網路線具有多種長度,使用者可以根據想要嘗試的距離輕鬆選擇。
圖2 Complete Box各組件的連接示意圖及使用步驟上述的說明資訊可以在圖3中總結。
圖3 從PoC到量產的流程透過此套件,用戶和我們將擁有相同的環境,在需要技術支持時就能大大縮短解決問題的時間。
Complete Box的構成
THEVA24-RJ45-BOX-V2包括以下內容。
1. 相機模組 搭載Galaxy Core公司「GC2093」感測器的相機模組。
支援解析度/幀率：2M30fps和2M60fps
支援解析度/幀率：2M30fps和2M60fps
2. SerDes板
Tx board搭載THCV241A-P
Rx board搭載THCV242A-P
乙太網路線Cat5e straight cable 2m
＊也可以只購買SerDes board的套件。
型號：THEVA24-RJ45-SET-V2
Rx board搭載THCV242A-P
乙太網路線Cat5e straight cable 2m
＊也可以只購買SerDes board的套件。
型號：THEVA24-RJ45-SET-V2
3. Frame grabber
Grabber Board
USB線
AC Adapter（DC12V輸出）
＊也可以只購買Frame grabber。
型號：「THEVA-GRABBER-V1」
此外,還包括墊片、螺絲等配件。
AC Adapter（DC12V輸出）
＊也可以只購買Frame grabber。
型號：「THEVA-GRABBER-V1」
此外,還包括墊片、螺絲等配件。
可更換相機模組
如果需要更高解析度的影像傳輸,只需更換相機模組就可立即顯示畫面。
只需將圖4中的模組提供給用戶,即可使用上述2. SerDes和3. Frame grabber進行5Mp、8Mp等相機影像的評估和開發。
圖4 與套件相容的傳感器和相機模組型號
