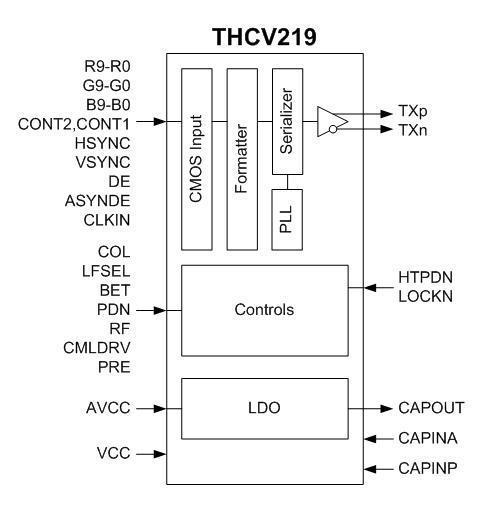

THCV219_Block_Diagram

概要

THCV219は32bitのLVCMOS入力信号をV-by-One®HS信号へ変換するトランスミッタLSIです。最大実効レート2.4GbpsのV-by-One®HS出力を持ち、720p/60Hz/30bitカラーに相当する映像信号を送信可能です。

  • LVCMOS to V-by-One®HS 変換
  • LVCMOS入力
    　32bit/画素
  • V-by-One®HS出力
    　3.0Gbps（実効2.4Gbps）/lane
  • 電源電圧：2.5V-3.3V
  • パッケージ：QFN64
  • 動作温度範囲：-40 to 85℃
  • AEC-Q100 ESD Protection
  • 推奨Rx：
    　THCV220
    　THCV234

LVCMOS Input V-by-One®HS Output  LVCMOS Input Clock Frequency
 24bit  1Lane  10MHz to 100MHz
 32bit  1Lane  7.5MHz to 75MHz

本製品に関する技術的なFAQはこちら
