概要

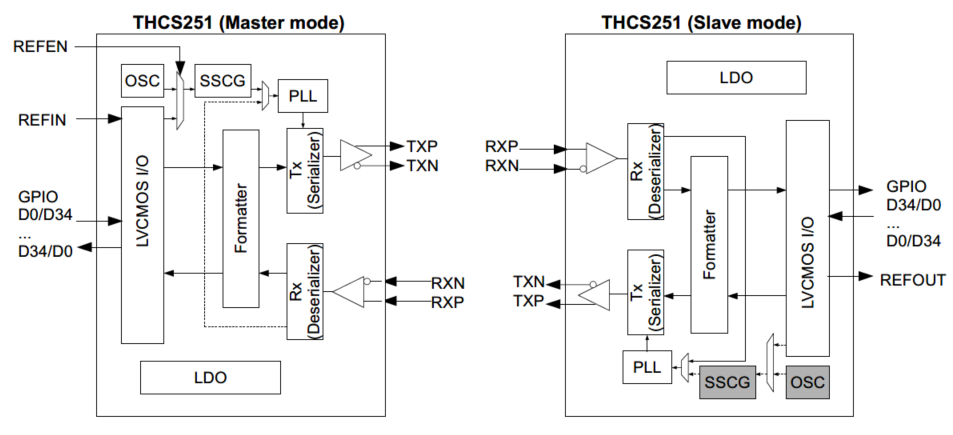

THCS251は8B10BトランシーバICです。
方向性や出力Bufferタイプを自由に設定可能な最大35bitのパラレルI/Oを2ペアのシリアルに集約することが可能です。
サンプリングクロックは導入するシステムや集約する信号の種類に応じて外部REFと内部OSCから選択することができます。
- 最大35bitのI/O
- 内部OSCモードによりリファレンスクロックの外部入力不要
- 出力バッファタイプはプッシュプルとオープンドレインから選択可能
- スタンバイモードで最大8bitまでのGPIO通信可能
- 適応型イコライザの搭載
- 8B10Bエンコーディング/デコーディング
- デジタルノイズフィルタ搭載
- エラー検知・通知機能
- 外部リファレンスクロック周波数:9 - 100MHz
- EMI低減のためのSSCG搭載
- 1.7V - 3.6Vの単一電源駆動
- 動作温度範囲:-40℃ - +85℃
本製品に関する技術的なFAQはこちら
サンプル購入
資料ダウンロード
-
データシート
-
デザインガイド
-
デザインガイド
-
評価ボード
-
評価ボード
-
評価ボード
-
評価ボード
Evaluation board for connecting optical active connector (BF4, HIROSE)
-
評価ボード
-
評価ボード
Evaluation board with general-purpose small I/O connector ”ix Industrial ™”
