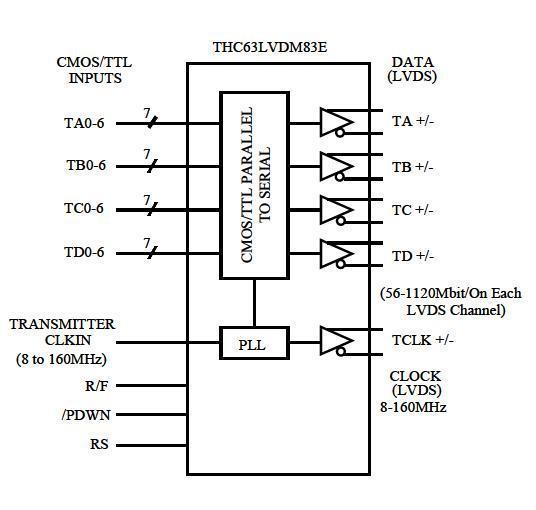

THC63LVDM83E Block Diagram

概要

THC63LVDM83Eは1080p/WUXGAの解像度をサポートするLVDSトランスミッタICです。小型パッケージを採用しておりタブレット、ノートPC等モバイル機器に最適なLVDSトランスミッタICです。

  • LVCMOS to LVDS 変換
  • LVCMOSパラレル入力
     28bit/画素
     160M画素/秒(クロック周波数8-160MHz)
     1.2V-3.3V 入力サポート
     入力サンプリング・エッジ選択可能
  • 4ch LVDS出力
     1.12Gbps/ch
     EMIを抑制する小振幅出力モード
  • 電源電圧:3.3V
  • パッケージ:VFBGA49
     5mmx5mmの同等品最小パッケージ
  • 推奨Rx:
     THC63LVDF84C
     THC63LVDR84C
     THC63LVD104C
