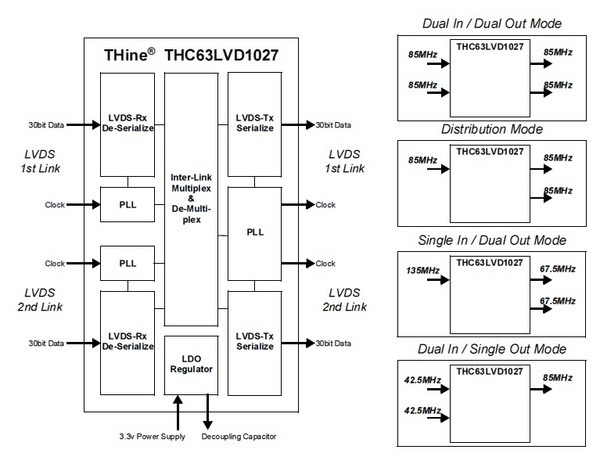

THC63LVD1027 Block Diagram

概要

1080p/UXGAに対応し、信号波形整形/MUX-DEMUX/データ分配 用途に開発されたDual Pixel Link LVDS リピータICです。
LVDS I/FのSoC化が進み、かつ伝送線路の延長が求められる中、信号波形のクオリティが要求に届かない場合、望ましい信号波形へと整形し直すことが可能。画像の複製あるいは信号線の削減といった用途でも活用可。

  • 5ch LVDS 2port (Dual Pixel Link)入力
     35bit/画素
     170M画素/秒(クロック周波数20-135MHz)
     ±480ps@75MHzのCh間スキュー・マージン
     フェイルセーフ機能
  • 5ch LVDS 2port (Dual Pixel Link)出力
     35bit/画素
     170M画素/秒(クロック周波数20-85MHz)
     EMIを抑制する小振幅出力モード
  • MUX/DEMUX機能
     例)SXGA60Hz,108Mpps
       1port(108MHz)→2port(54MHz)
  • データ分配(複製)機能
  • 電源電圧:3.3V
  • パッケージ:TSSOP64(Exposed Pad)
  • 動作温度範囲:-40 to 85℃
