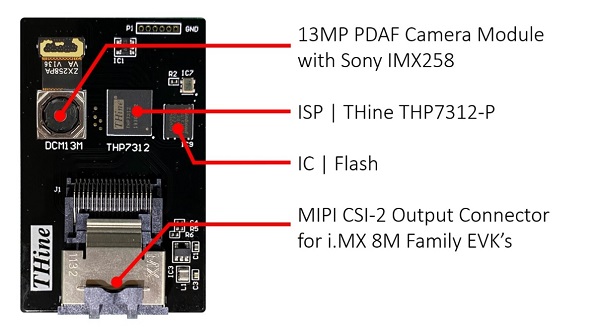

THEIA-CAM for Linux

・4K@30fps、1080p@60fps対応
・高速位相差検出オートフォーカス(PDAF)対応

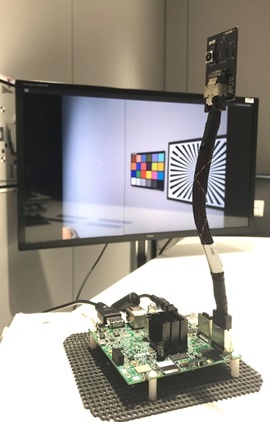

・HWとSWもワンパック、すぐに動画表示
・様々なNXP i.MX 8M Family EVKに対応
・試作から量産まで幅広く対応可能

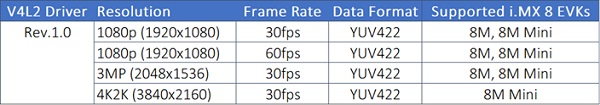

Image Resolutions

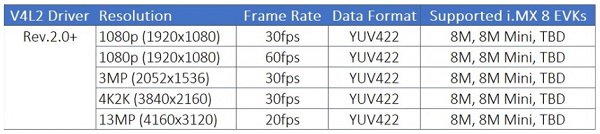

(注)ハードウェアはそのままに、ファームウェアアップデートにより、上記画サイズxフレームレートxフォーマットの組み合わせ、及び i.MX 8M family platform に加えて、下記の通り、より多画素、また i.MX nano 及び i.MX plus へも対応する計画です




Auto Focus Modes

・One Shot Contrast AF
・Continuous Contrast AF
・One Shot Contrast and PDAF Hybrid AF
・Continuous Contrast and PDAF Hybrid AF


V4L2 Image Functions

・Size and Frame Rates | 1080p30, 1080p60, 3M at 30fps, 4K2K at 30fps, 13MP at 20fps
・Focus Mode | Auto or Manual
・Auto Focus Method | Contrast or PDAF Hybrid
・Focus Position | Infinity to 80mm
・Brightness | 21 steps
・Contrast | 21 steps
・Saturation | 32 steps
・Sharpness | 32 steps
・Noise Reduction | Auto or Manual
・Noise Reduction Level | 11 steps
・Auto Exposure Bias | 13 steps from -6/3EV to +6/3EV
・Power Line Frequency (Flicker Cancellation) | 50Hz or 60Hz
・White Balance Mode | Auto or Manual
・Manual White Balance | x1 to x7.97 for Red and Blue
・Rotation | 0 or 180 degrees
・Low Light Exposure Mode | Exposure Time or Fixed Frame Rate

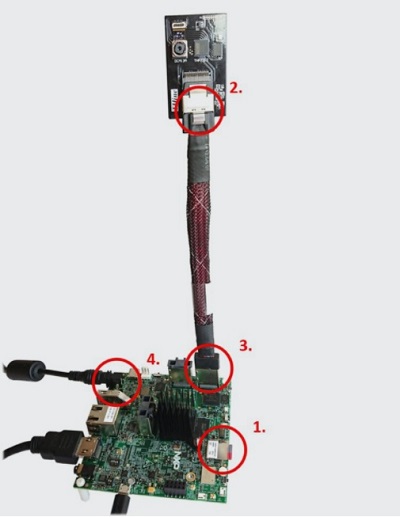

すぐに使える

1,SD cardにSD card imageを書き込む
2,3,THSCM101をi.MX 8M FamilyのEVKに接続する
4,i.MX 8M Family EVKの電源を入れる
5,V4L2 camera command reference manualに従って画像を表示する




様々な活用方法

・最終製品の部品として
・製品キックオフのためのProof of Conceptとして
・リファレンスデザインとして
Camera Development Kit (CDK)でカスタマイズも


Document and softwareOPEN

本製品に関する技術的なFAQはこちら

FAQ
