サポート製品FAQLVDS製品におけるSSC(Spread Spectrum Clock)の使用について

電気的特性LVDS
各製品のデータシートに特に記載の無い限り、SSCG(スプレッドスペクトラム拡散クロック・ジェネレーター)は搭載しておりません。
SSCG非搭載製品においてLVDS出力信号へスペクトラム拡散処理が必要な場合は、入力クロックにスペクトラム拡散処理を行って下さい。

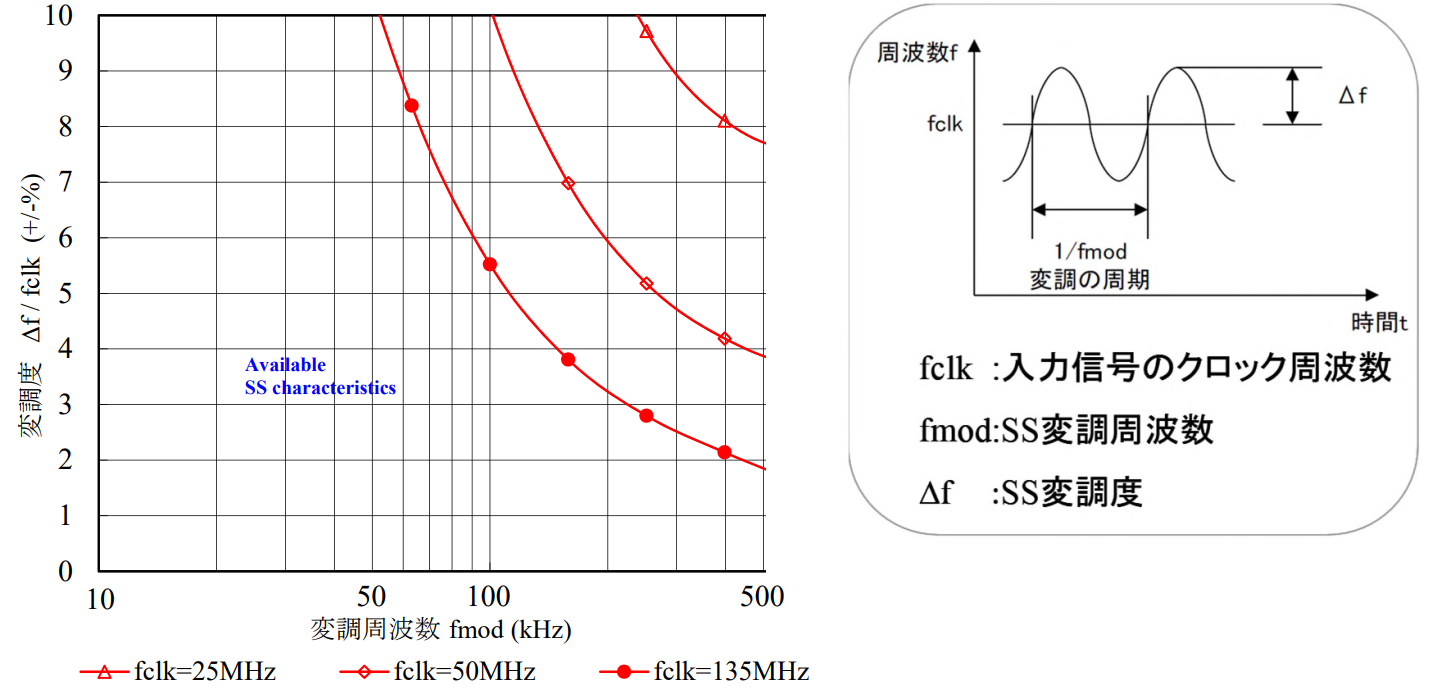

このとき、SS(スプレッドスペクトラム拡散)変調周波数及び変調度は下記グラフに示された範囲内でお使い下さい。
下記グラフ範囲内のSSクロックであれば、デバイスはその周波数に追従し、スペクトラム拡散された信号が出力されます。



スプレッドスペクトラム変調許容度(参考)
