개요

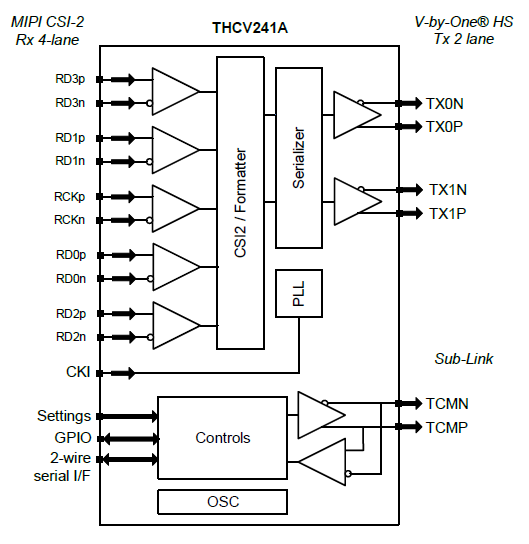

THCV241는 최대 4 Lane의 MIPI® CSI-2 영상신호를 V-by-One® HS(Gigabit Serial Interface) 영상 신호로 변환하는 트랜스미터 IC입니다. 최대 속도 4.0Gbps의 V-by-One® HS 출력을 가지며, 1080p60fps의 카메라 영상 신호를 Single twisted pair 케이블 또는 1개의 동축 케이블로 송신 가능합니다. 또한, I2C와 GPIO 신호를 브릿지 가능한 Sub-Link도 갖추고 있습니다. Sub-Link는 V-by-One® HS와 동일한 케이블로 전송 가능합니다.

  • MIPI® CSI-2 to V-by-One® HS 변환
  • MIPI® CSI-2 입력
    1Lane당 최대 1.2 Gbps
    1,2, or 4Lane
  • V-by-One® HS 출력
    1Lane당 최대 4.0Gbps(실효 3.2Gbps)
    1 or 2Lane
  • 스펙트럼 확산 Clock 발생기(SSCG) 내장
  • 전원전압：1.7V-3.6V, 1.1V-1.3V
  • 양방향 통신 ch “Sub-Link"
    I2C/GPIO(최대 4Line)
  • 복제출력(Distribution) mode
  • 패키지：QFN40 (5mm x 5mm)
  • 동작온도범위：-40 to 105℃
  • 권장Rx：
    　THCV242A
    　THCV244A
    　THCV236
  • 어플리케이션：
    　차량영상기기
    　감시카메라
    　내시경
       의료용카메라
※「MIPI®」는 MIPI Alliance, Inc.의 등록상표입니다.
