摘要

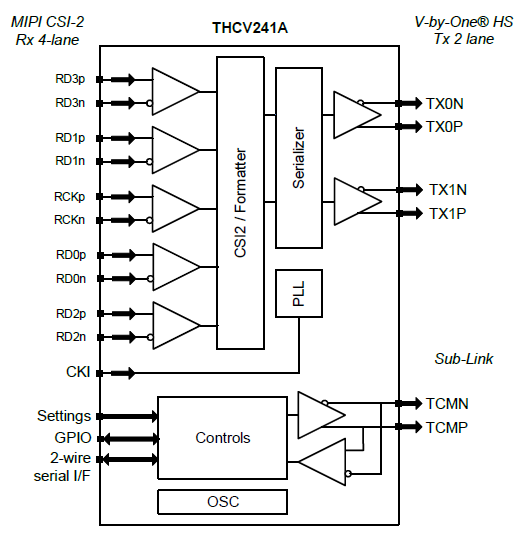

THCV241是最大4lane的可将MIPI® CSI-2影像信号转换成V-by-One® HS(千兆位・串行・接口)影像信号的传送IC。拥有最大rate 4.0Gbps的V-by-One® HS输出,可仅通过1对双绞线或1根同轴线来完成1080p 60fps的摄像机的影像信号传送。另外还具备可桥接I2C和GPIO信号的Sub-Link功能。Sub-Link可以与V-by-One® HS用同一根线传送。

  • MIPI® CSI-2 to V-by-One® HS的转换
  • MIPI® CSI-2 输入
    1lane最大1.2 Gbps
    1,2, or 4lane
  • V-by-One® HS输出
    1lane最大4.0Gbps(实测3.2Gbps)
    1 or 2lane
  • 内置展频时脉生成器(SSCG)
  • 电源电压: 1.7V-3.6V、1.1V-1.3V
  • 双向通信ch “Sub-Link"
    I2C/GPIO(最大4根)
  • 包装:QFN40
  • 工作温度范围:-40 to 105℃
  • 推荐Rx:
     THCV242A
     THCV244A
     THCV236
  • 应用:
     车载影像设备
     监控摄像机
※「MIPI®」是MIPI Alliance, Inc.的注册商标。
