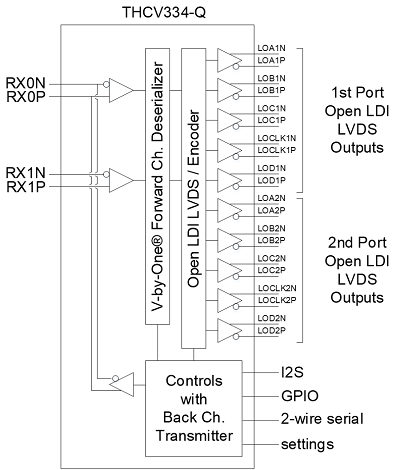

THCV334-Q는 V-by-One® HS/V-by-One® HSⅡ신호를Open-LDI(LVDS)신호로 변환하는 레시버IC입니다.
V-by-One® HSⅡ신호를 통한 720p60fps24bit / 1080p60fps24bit의 비압축 비디오 데이터를 1레인 / 2레인의 트위스트 페어 케이블 혹은 1개의 동축 케이블로 전송 가능합니다.
또한 THCV334-Q는V-by-One® HSⅡ신호를 통한 I2S나2-wire serial、GPIO신호를 포함한 양방향 제어 통신이 가능하여, 터치 패널 제어를 실현할 수 있습니다.

  • V-by-One® HSⅡ to LVDS변환
  • V-by-One® HSⅡ 입력
    1레인당 최대4Gbps
    1 or 2 래인
  • Open-LDI(LVDS)출력
    RGB 18bit or RGB 24bit
  • 신호 전송품질 모니터 기능（Eye Monitor）기능 탑재
  • IO전압： 1.8V-3.3V typ.
    Analog전압： 1.2V typ.
    LVDS전압： 3.3V typ.
  • I2S / I2C / GPIO(최대13레인)
  • 백채널GPIO 최대120kbps
  • 백채널2-wire serial 최대1Mbps
  • 패키지：QFN64（9mm x 9mm）with Exposed Pad
  • 동작온도 범위：-40 to 105℃

V-by-One® HSII Input LVDS Data Output LVDS  Input Clock Frequency
 1Lane  Single (1port)  10MHz to 109MHz
 1Lane  Dual (2port)  50MHz to 109MHz
 2Lane  Single (1port)  50MHz to 170MHz
 2Lane  Dual (2port)  50MHz to 218MHz
