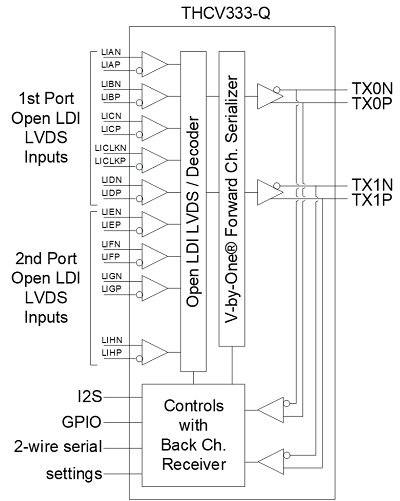

THCV333-Q는 그래픽 프로세서의 Open-LDI(LVDS)출력을V-by-One® HS/V-by-One® HSⅡ신호로 변환하는 트랜스미터IC 입니다.
V-by-One® HSⅡ신호를 통한 720p60fps24bit / 1080p60fps24bit의 비압축 비디오 데이터를 1레인 / 2레인의 트위스트 페어 케이블 또는 동축 케이블 1Line 송신이 가능 합니다.
또한, THCV333-Q는V-by-One® HSⅡ신호를 통한 I2S나 2-wire serial、 GPIO신호를 포함한 양방향 제어통신이 가능하여, 터치패널의 제어가 가능 합니다.

  • LVDS to V-by-One® HSⅡ변환
  • Open-LDI(LVDS)입력
    RGB 18bit or RGB 24bit
  • V-by-One® HS II 출력
    1레인당 최대 3.75Gbps
    1 or 2 레인
  • 신호 전송품질 모니터 기능(Eye Monitor）기능 탑재
  • IO전압： 1.8V-3.3V typ.
    Analog전압： 1.2V typ.
    LVDS전압： 1.8V typ.
  • I2S / I2C / GPIO(최대12라인)
  • 백채널GPIO 최대120kbps
  • 백채널2-wire serial 최대1Mbps
  • 패키지：QFN64（9mm x 9mm）with Exposed Pad
  • 동작온도 범위：-40 to 105℃

LVDS Data Input V-by-One® HSII Output LVDS  Input Clock Frequency
 Single (1port)  1Lane  10MHz to 109MHz
 Single (1port)  2Lane  50MHz to 150MHz
 Dual (2port)  1Lane  50MHz to 109MHz
 Dual (2port)  2Lane  50MHz to 218MHz
