어플리케이션4K짐벌카메라

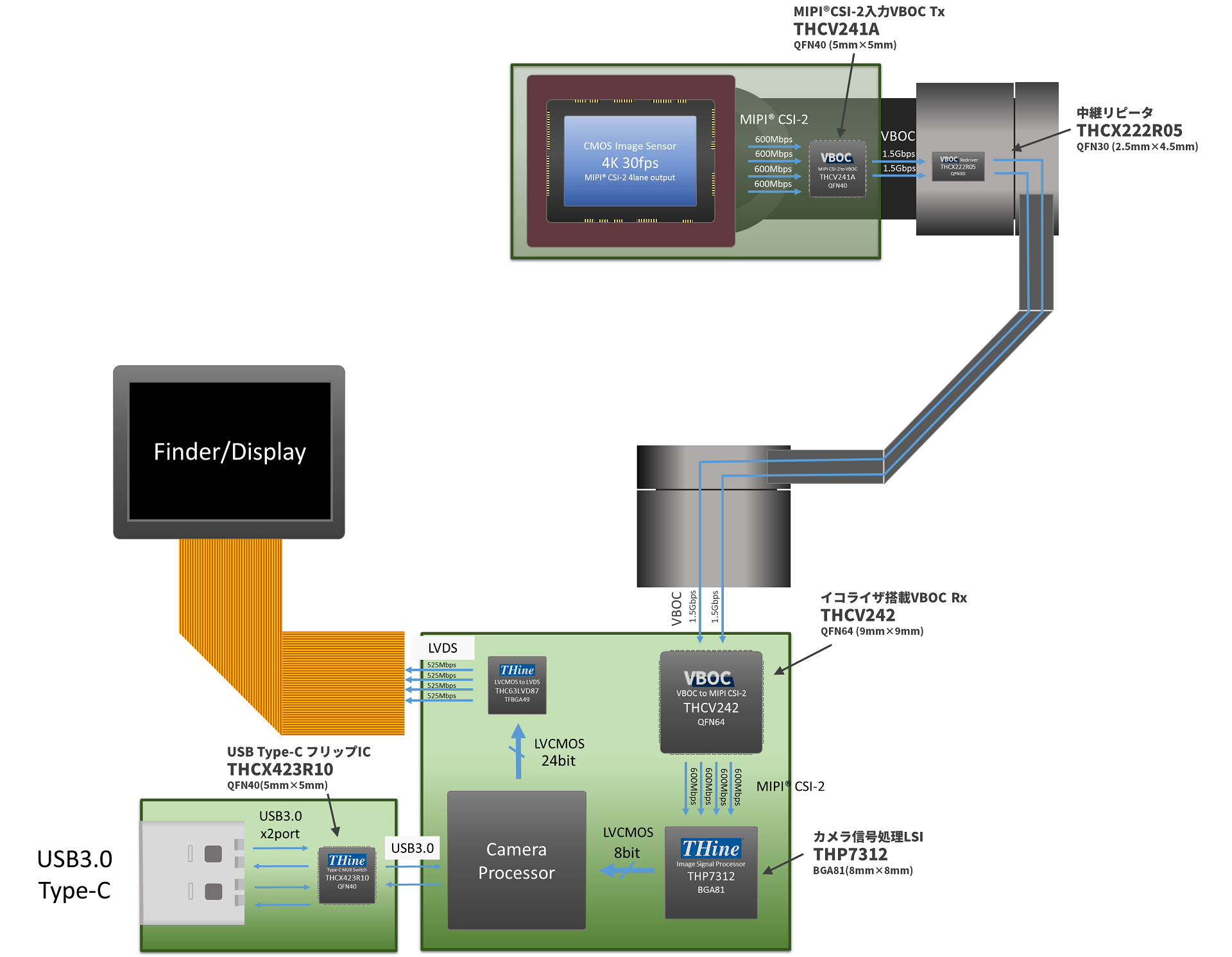

3축 짐벌 카메라의 회전축부 영상 신호 전송


3축 짐벌 카메라의 회전축부에 Slip Ring이 사용될 경우, CMOS 이미지 센서에서 출력되는 영상 신호의 전송이 곤란합니다. 자인 일렉트로닉스의 THCV 시리즈 제품은, 드론 탑재 짐벌 카메라나 핸드헬드형 짐벌 카메라에서 사용되는 소형 Slip Ring보다도 전기적 특성 조건이 어려운 Slip Ring이 사용되는 PTZ 카메라(감시 카메라)로 많은 시장 실적이 있습니다.

짐벌 카메라에 탑재된 Slip Ring은 PTZ 카메라와 비교해서 인출선의 길이가 짧고, Slip Ring 회전체의 직경이 작기 때문에 신호 손실이나 임피던스 정합의 관점에서는 유리합니다. 그러나 회전축 수는 2축에서 3축으로 늘면서 인출선은 가는 것이 사용되기 때문에, 전송계 전체로 보면 반드시 좋은 조건은 아닙니다. 또한 Slip Ring은 회전체나 브러쉬 형상, 접점 위치에서 전기적 특성이 크게 다르기 때문에 실제 환경에서의 평가가 중요합니다. 신호 손실이 큰 경우나 차동 신호의 한쪽을 고정한 싱글 엔드 신호에 의한 전송을 생각할 경우는, 필요에 따라서 Repeater IC ”THCX222R05”를 사용해 주시기 바랍니다.

※「MIPI®」는 MIPI Alliance, Inc.의 등록상표입니다.
※상기 예는 고객 환경에서의 성능을 보증하는 것은 아닙니다. 사용하실 때는, 고객 환경하에서 충분히 검토・평가한 후에 사용해 주시기 바랍니다.
