InterfaceV-by-One® HSTHCV353-Q
개요

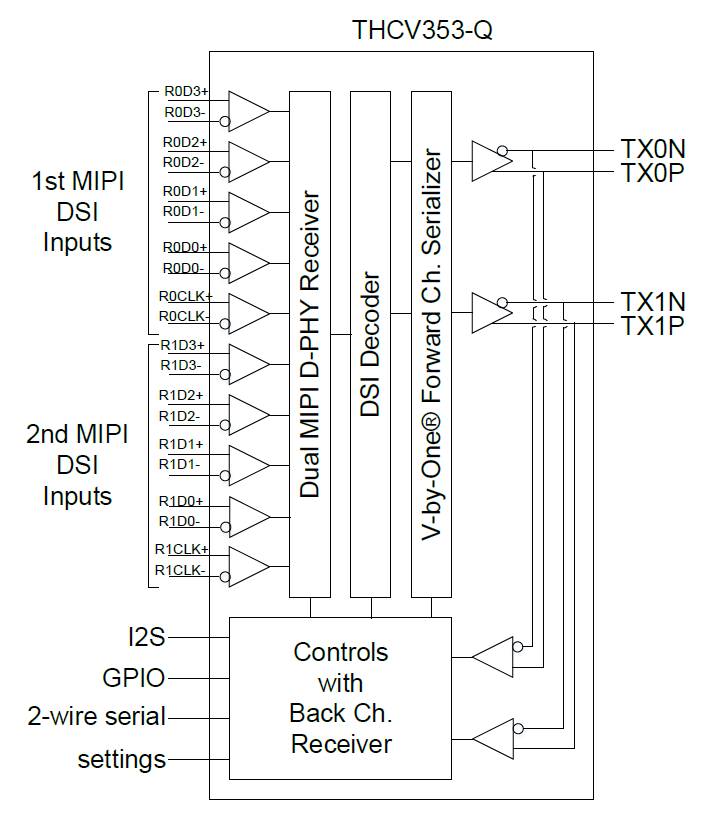

THCV353-Q는 그래픽 프로세서의 MIPI DSI 출력을 V-by-One🄬HS/V-by-One🄬HSⅡ 신호로 변환하는 트랜스미터 IC입니다.
V-by-One🄬HSⅡ 신호를 통해 720p60fps24bit / 1080p60fps24bit의 비압축 영상 데이터를 1쌍 / 2쌍의 트위스트 페어 케이블 또는 1개의 동축 케이블로 전송할 수 있습니다. 또한, THCV353-Q는 V-by-One🄬HSⅡ 신호를 통해 I2S, 2-wire serial, GPIO 신호를 포함한 양방향 제어 통신이 가능하여 터치패널 제어가 가능합니다.
• MIPI DSI to V-by-One🄬HSⅡ 변환
• MIPI DSI 입력
레인당 최대 1.5Gbps
Dual ports
RGB888, RGB666, RGB565, YCbCr4:2:2
• V-by-One🄬HSⅡ 출력
1 레인당 최대 4Gbps
1 or 2 레인
Single link : 최대 116 MHz Pixel Clock
Dual link : 최대 232 MHz Pixel Clock
• 듀얼 디스플레이용 비디오 신호 분할
• 신호 전송 품질 모니터 기능(Eye Monitor) 탑재
• 전원 전압 : 1.8V-3.3V typ, 1.2V typ
• I2S / I2C / GPIO(최대 14개)
• Back channel GPIO 최대 120kbps
• 2-wire serial 최대 1Mbps
• 패키지: QFN64(9mm x 9mm) with Exposed Pad
• 동작온도 범위: -40 to 105℃ (AEC-Q100 Grade2 대응)
