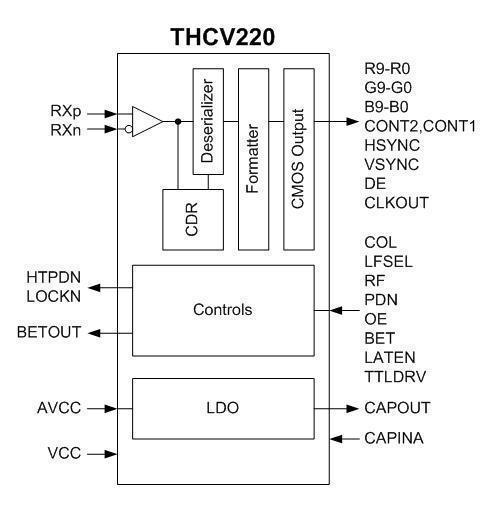

THCV220_Block_Diagram

THCV220는 V-by-One®HS 신호를 32bit의 TTL/CMOS 신호로 변환하는 리시버 LSI입니다. 최대 실효속도 3.0Gbps의 V-by-One®HS 출력으로 720p/60Hz/30bit 컬러에 상당하는 영상신호 수신이 가능합니다.

  • V-by-One®HS to LVCMOS 변화
  • V-by-One®HS 입력
     3.75Gbps(실효 3.0Gbps)/lane
  • LVCMOS 출력
     32bit/클럭
  • 전원전압:2.5V-3.3V
  • 패키지:QFN64
  • 동작온도범위:-40 to 85℃
  • AEC-Q100 ESD Protection
  • 권장 Tx:
     THCV219
     THCV233
V-by-One®HSInput LVCMOS Output LVCMOS Output Clock Frequency
 1Lane  24bit  10MHz to 125MHz
 1Lane  32bit  7.5MHz to 93MHz
