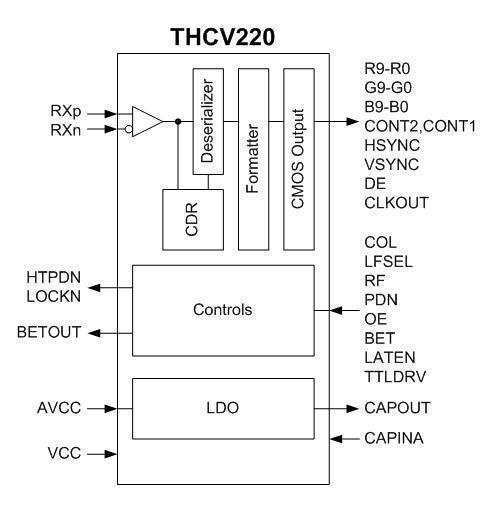

THCV220_Block_Diagram

摘要

THCV220是将V-by-One®HS输入信号转换为32位LVCMOS信号的接收端LSI。
其V-by-One®HS的最大有效速率达到3.0Gbps,可以接收720p/60Hz/30bit色深的视频信号。

  • V-by-One®HS to LVCMOS 转换
  • V-by-One®HS输入
     3.75Gbps(实际值3.0Gbps)/lane
  • LVCMOS 输出
     32bit/时钟
  • 电源电压:2.5V-3.3V
  • 封装:QFN64
  • 工作温度范围:-40 to 85℃
  • AEC-Q100 ESD Protection
  • 推荐发送端:
     THCV219
     THCV233
V-by-One®HSInput LVCMOS Output LVCMOS Output Clock Frequency
 1Lane  24bit  10MHz to 125MHz
 1Lane  32bit  7.5MHz to 93MHz
