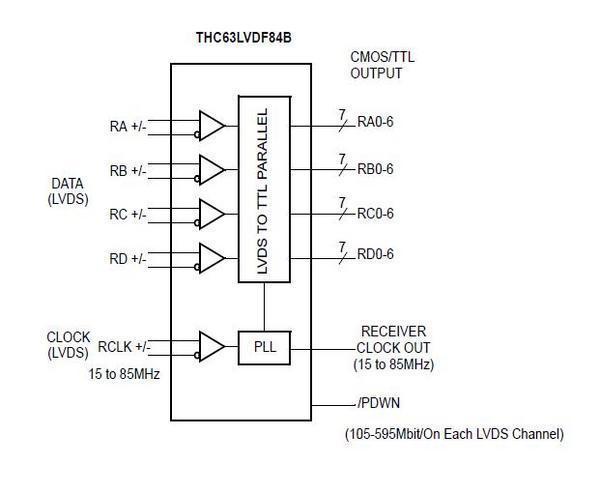

THC63LVDF84B Block Diagram

摘要

THC63LVDF84B是最大可支持到85MHz像素时钟的LVDS接收IC。可对应CC(2.5V~3.6V),下降沿时钟。在中小型LCD、监控摄像头、多功能打印机、平板电脑等多种应用均有成功案例。

  • LVDS to LVCMOS 转换
  • 4ch LVDS输入
     595Mbps/ch
     ±400ps的Ch间脉冲相位差余量
  • LVCMOS并行输出
     28bit/像素
     时钟频率15-85MHz@3.3V
     下降沿基准
  • 电源电压:3.3V
     ※70M像素/秒以下2.5-3.0V可运行
  • 封装:TSSOP56
     THC63LVDF84A替换产品
  • 运行温度范围:-10 to 70℃
  • 推荐Tx:
     THC63LVDM83D
     THC63LVDM87

关于本产品的技术FAQ请见此处

FAQ
