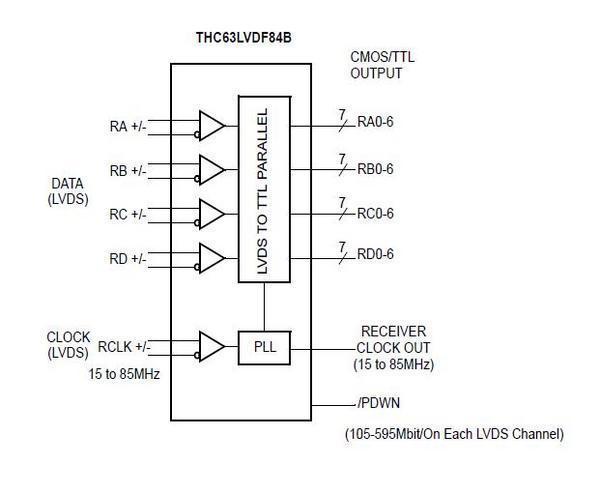

THC63LVDF84B Block Diagram

개요

THC63LVDF84B는 최대 85MHz 픽셀 클럭을 지원하는 LVDS 리시버 IC입니다. 광범위한 VCC(2.5V~3.6V)와 Falling Edge클럭을 지원하며, 중소형 LCD, CCTV, 프린터 복합기, 태블릿 등에 다양하게 채용되는 LVDS 리시버 IC입니다.

  • LVDS to LVCMOS 변화
  • 4ch LVDS 입력
     595Mbps/ch
     ±400ps 채널간 Skew 마진
  • LVCMOS 병렬 출력
     28bit/화소
     클럭주파수 15-85MHz@3.3V
     Falling Edge 기준
  • 전원전압:3.3V
     ※70M 화소/초 이하에서 2.5-3.0V 동작가능
  • 패키지:TSSOP56
     THC63LVDF84A와 PIN 호환품
  • 동작온도범위:-10 to 70℃
  • 추천 Tx:
     THC63LVDM83D
     THC63LVDM87
