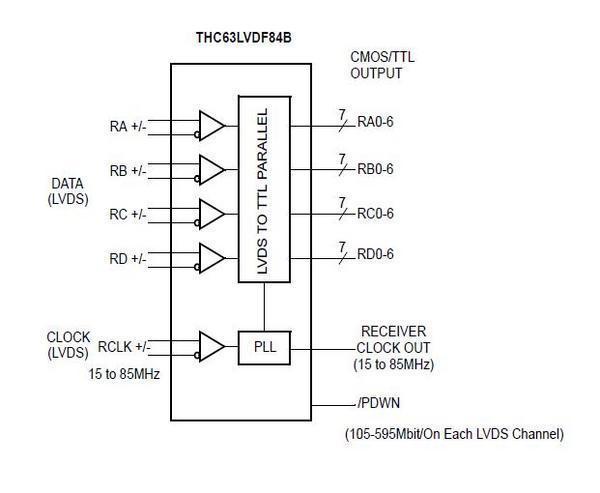

THC63LVDF84B Block Diagram

摘要

THC63LVDF84B是最大可支援到85MHz Pixel Clock的LVDS Transmitter IC。可對應大範圍Vcc(2.5V~3.6V)與falling edge Clock,在中小型LCD、安全監控系統、複合式印表機、Tablet有良好的採用實績。

  • LVDS to LVCMOS 切換
  • 4ch LVDS輸入
     595Mbps/ch
     Ch間Skew・Margin±400ps
  • LVCMOS輸出
     28bit/畫素
    時脈頻率15-85MHz@3.3V
     falling edge Clock
  • 電源電壓:3.3V
     ※70M畫素/秒以下2.5-3.0V可動作
  • 封裝:TSSOP56
     THC63LVDF84A為Pin to Pin可替換
  • 動作温度範圍:-10 to 70℃
  • 建議Tx:
     THC63LVDM83D
     THC63LVDM87
