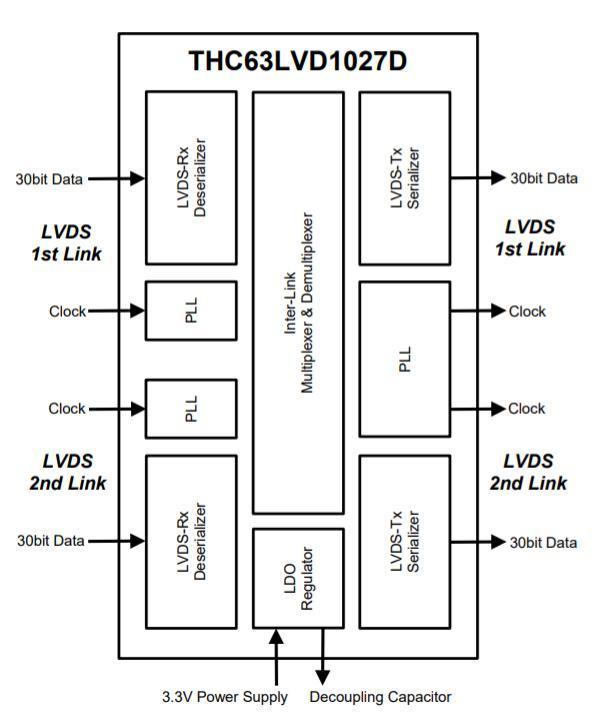

THC63LVD1027D Block Diagram

摘要

1027D是一款对应1080p/WUXGA,为调整信号波形/MUX-DEMUX/数据分配等用途而开发的Dual Pixel Link LVDS repeater IC。在Single in / Dual out模式和Distribution模式下,它可在-40℃至105℃这一大幅的温度范围內工作。随着LVDS接口SoC化的发展,且在如今对延长传送线路的要求之下,若信号波形的品质不符合要求,则可以使用这款产品将其调整为所需的信号波形。它也可以活用于影像复制或减少信号线等用途。

  • 5ch LVDS 2port (Dual Pixel Link)输入
     35bit/像素
     170M像素/秒(时钟频率20-85MHz)
     ±480ps@75MHz的Ch间偏差余量
     自动防止故障功能
  • 5ch LVDS 2port (Dual Pixel Link)输出
     35bit/像素
     170M像素/秒(时钟频率20-85MHz)
     小振幅输出模式可抑制EMI
  • MUX/DEMUX功能
    (Single to Dual / Dual to Single)
     例)1080p 60Hz, 150Mpps
       1port(150MHz)→2port(75MHz)
  • 数据分配(复制)功能
  • 电源电压:3.3V
  • 封装:TSSOP64(Exposed Pad)
  • -40 to 105℃
    (Single in / Dual out, Distribution)*
    -40 to 85℃
    (Dual in / Dual out, Dual in / Single out)
    * 详情见Datasheet。
