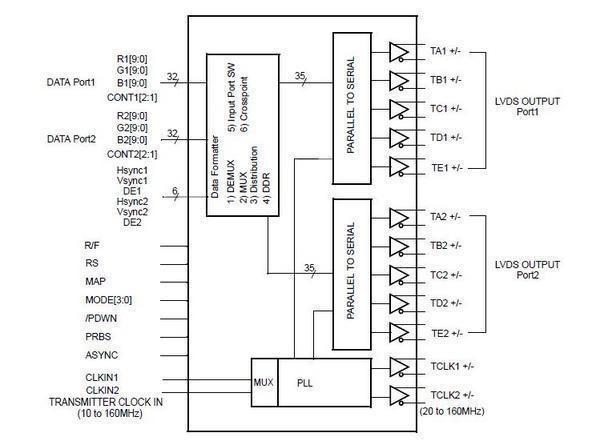

THC63LVD1023B Block Diagram

摘要

THC63LVD1023B、是可以支持2Link 1080P的Dual Pixel Link LVDS发送IC。可以支持多样化的输入输出格式和数据显示。特别适用于FPD TV、监视器。

  • LVCMOS to LVDS 转换
  • LVCMOS并行 2port输入
    67bit/2像素
    320M像素/秒(最高时钟频率160MHz)
    1.2-3.3V输入可支持
    可输入抽样、选择edge
  • 5ch LVDS 2port (Dual Pixel Link)输出
    1.22Gbps/ch
    可以抑制EMI的小振幅输出形式
  • 数据分配机能
    从LVCMOS Port1分配到LVDS Port1/2
  • Port1/2非同期输入对应
     可设信号交叉开关
  • 电源电压:3.3V
  • 封装:LQFP144
    和THC63LVD1023可替换
  • 操作温度范围:-20 to 70℃
  • 推荐Rx:
    THC63LVD1022
    THC63LVD1024
