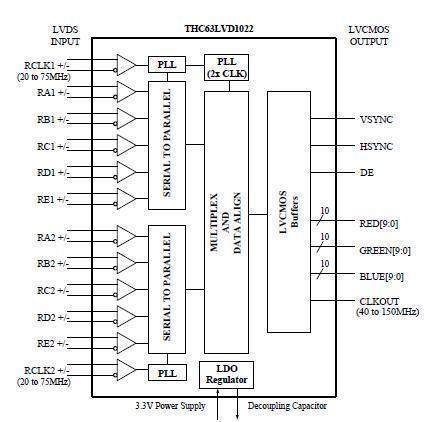

THC63LVD1022 Blockdiagram

摘要

THC63LVD1022是可支援1080p/60HzDual Pixel Link LVDS Receiver IC。
可支援多種輸出入Data Mapping,適用於TV、Projector、安全監控系統。

  • LVDS to LVCMOS 切換
  • 5ch LVDS 2port (Dual Pixel Link)輸入
    525Mbps/ch
    Ch間Skew・Margin±400ps@75MHz
    Fail Safe機能
  • LVCMOS Parallel 1port輸出
    33bit/画素(含同步信號)
    150M画素/秒(時脈頻率20-75MHz)
    MSB/LSB反轉
    R/G/B replacement
  • 封裝:TQFP100
  • 電源電壓:3.3V
  • 動作温度範圍:0 to 85℃
  • 建議Tx:
     THC63LVD827
     THC63LVD823B
     THC63LVD1023B
