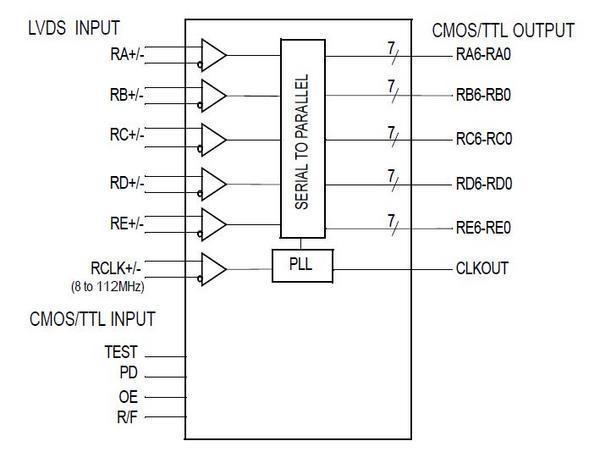

THC63LVD104C_Block Diagram

摘要

THC63LVD104C是支持NTSC(8MHz)到SXGA(112MHz)分辨率的LVDS接收器。LVDS数据转35bitLVCMOS数据时,可以选择上升沿或下降沿的边沿触发器。是在多功能打印机,安防摄像机等有着广泛应用的接收器IC。

  • LVDS to LVCMOS 转换
  • 5ch LVDS输入
    784Mbps/ch
    ±400ps的通道间脉冲相位差
    Failsafe模式
  • LVCMOS并行输出
    35bit/像素
    112M像素/秒(时钟频率:8-112MHz)
    数据输出基准时钟反转
  • 电源电压:3.3V
  • 封装:TQFP64
    THC63LVD104A Pin-Pin替代品
  • 工作温度范围:-20 to 85℃
  • 推荐Tx:
     THC63LVDM83D
     THC63LVDM87
     THC63LVD103D
