OthersVideo ADC
本公司自主开发的搭载高性能ADC(Analog-to-Digital Converter)核的视频ADC已产品化的。本公司的视频ADC从最初FPD普及就对应领先其他公司的高分辨率,有业界最高水准的A/D变换速度・精 度,并且有搭载高性能及自动化的视频信号处理电路等的特点。
Part Number | Datasheet | Design Guide | Description | Number of Chanels [ch] | Bit/Pixel | Sampling Frequency | Package | Package size [mm] |
购买 Chip1stop |
购买 Digi-key |
---|---|---|---|---|---|---|---|---|---|---|
THC7984-17 | |
- | - | - | 3ch x 2ports | 30 | 10~170MSPS | LQFP80 | Buy | - |
以上产品已经符合欧洲RoHS标准(2011/65 /EU)。
关于环境规范的资料(MSDS、ICP分析报告、包含纠纷矿物质调查结果的材料等)及产品规格书(封装、包装等)等资料请向我公司的各个销售分公司进行咨询。
ADC新手入门
1.什么是ADC?
Analog to Digital Converter→模拟信号转数字信号的转换装置(AD变换器,AD转换器)
输入电压数值化(2进制)后输出
(例) | 输入电压 | 数值(数字值) | |
0V | → | 0(0000) | |
0.5V | → | 7(0111) | |
1V | → | 15(1111) |
2.模拟信号和数字信号
一般AV机器的数字信号
3.ADC的规格~分辨率
ADC电压的测量尺度 --- 分辨率的测量尺度
需要的分辨率根据用途和机器而不同
图像信号:8-12bit
音频信号:16-24bit
(例)图像信号
4.ADC的规格~转换速度
数字信号在时间方向是离散型的→需要进行抽取
需要速度根据用途和机器而不同
图像信号:10MHz~200MHz
音频信号:10kHz~200kHz
(例)图像信号
分辨率是1080p(FHD)
1/60秒A/D转换一幅图像像素数据(2200×1125=247.5万像素 )→需要148.5MHz的转换速度
尼奎斯特定理 (标本化定理)
以模拟信号带宽2倍的频率进行抽样时,可以还原原来的模拟信号
5.ADC的规格~用途
需要的分辨率和转换速度根据用途而不同
最适合A/D转换方式根据分辨率和转换速度而不同

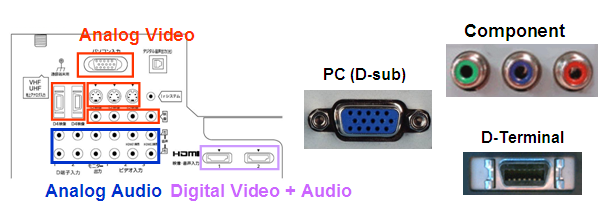

6.模拟视频信号~种类
模拟视频信号的种类
信号 | 端子 | 主な出力機器 |
---|---|---|
合成视频 | 视频端子 | 录像机、游戏机 |
Y/C信号 | S端子 | 录像机、游戏机 |
组合(YPbPr) | 组合端子 D端子( D1~D5 ) |
DVD播放器、高清录像机 |
PC信号(RGB) | PC端子(D-sub) | 电脑、工作站 |
