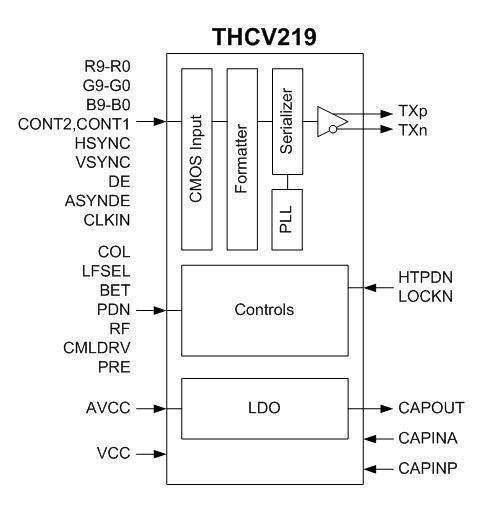

THCV219_Block_Diagram

THCV219는 32bit LVCMOS 입력신호를 V-by-One®HS 신호로 변환하는 트랜스미터 LSI입니다. 최대 실효속도 2.4Gbps의 V-by-One®HS 출력을 가지며, 720p/60Hz/30bit컬러에 상당하는 영상신호 송신이 가능합니다.

  • LVCMOS 입력
     32bit/화소
  • V-by-One®HS 출력
     3.0Gbps(실효 2.4Gbps)/lane
  • 전원전압:2.5V-3.3V
  • 패키지:QFN64
  • 동작온도범위:-40 to 85℃
  • AEC-Q100 ESD Protection
  • 권장 Rx:
     THCV220
     THCV234
LVCMOS Input V-by-One®HS Output  LVCMOS Input Clock Frequency
 24bit  1Lane  10MHz to 100MHz
 32bit  1Lane  7.5MHz to 75MHz
