THCV244A-QP

개요

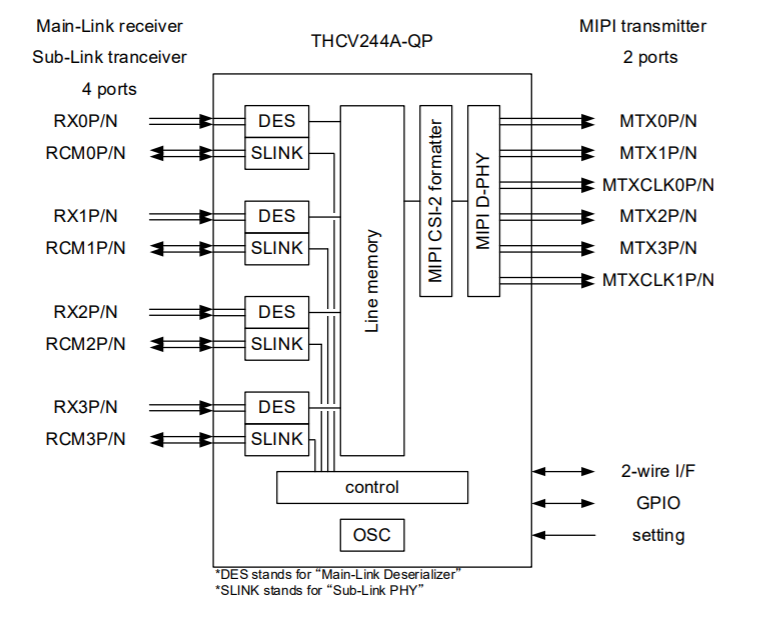

THCV244A-QP는 4Lane의 V-by-One®HS(Gigabit Serial Interface) 영상 신호를 MIPI®CSI-2 영상 신호로 변환해주는 Receiver IC입니다. 최대 4개의 카메라(1080p 60fps 10bit)의 카메라 영상신호를 트위스트 페어 케이블 또는 동축케이블로 수신할수 있습니다. 또한 I2C와 GPIO 신호를 브릿지 할수 있는 Sub-Link도 갖추고 있습니다.

  • 4개의 카메라 (1080p 30fps 10bit or 1080p 60fps 8bit) 대응
  • 3개의 카메라 (1080p 60fps 10bit) 대응
  • V-by-One® HS to MIPI® CSI-2 변환
  • V-by-One® HS 입력
    1 Lane 당 최대 4.0 Gbps (실효 3.2Gbps)
    1,2,3 or 4 Lane
  • MIPI® CSI-2 출력
    1 Lane 당 최대 1.49Gbps
    1,2 or 4 Lane
  • 전원전압：1.7V-3.6V, 1.15V-1.3V
  • 양방향채널 “Sub-Link": I2C/GPIO
  • 패키지：QFN64 (9mm x 9mm)
  • 동작온도범위：-40 to 105℃
  • 추천 Tx：
    THCV241A
    THCV231
    THCV235

  • 어플리케이션：
    차량용 블랙박스
    감시카메라 시스템
    산업용 카메라

※「MIPI®」는 MIPI Alliance, Inc.의 등록상표입니다.
