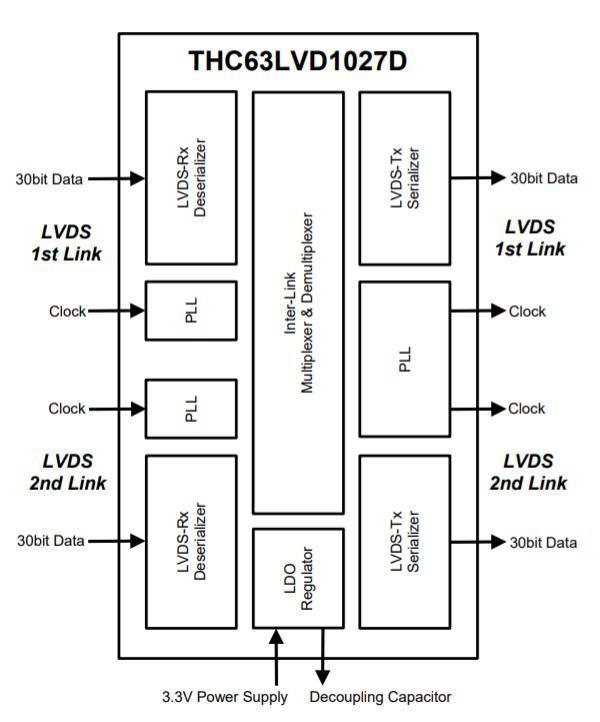

THC63LVD1027D Block Diagram

제품개요

1080p/WUXGA에 대응하며, 신호파형 성형/MUX-DEMUX/데이터 분배 용도로 개발된 Dual Pixel Link LVDS Repeater IC입니다. Single in / Dual out 모드, Distribution 모드에서는 - 40℃~105℃의 넓은 온도 범위에서 동작합니다.
LVDS 인터페이스의 SoC화가 진행되고, 동시에 전송 선로의 연장이 요구되는 가운데, 신호파형의 퀄리티가 요구에 미치지 않는 경우, 바람직한 신호파형으로 다시 성형하는 것이 가능합니다. 화소의 복제 또는 신호선의 삭감 등의 용도로도 활용 가능합니다.

  • 5ch LVDS 2port (Dual Pixel Link) 입력
     35bit/화소
     170M화소/초(Clock 주파수 20-85MHz)
     ±480ps@75MHz의 Ch간 Skew Margin
     fail-safe 기능
  • 5ch LVDS 2port (Dual Pixel Link) 출력
     35bit/화소
     170M화소/초(Clock 주파수 20-85MHz)
     EMI를 억제하는 소진폭 출력 모드
  • MUX/DEMUX 기능
    (Single to Dual / Dual to Single)
     예)1080p 60Hz, 150Mpps
       1port(150MHz)→2port(75MHz)
  • 데이터 분배(복제) 기능
  • 전원전압:3.3V
  • 패키지:TSSOP64(Exposed Pad)
  • -40 to 105℃
    (Single in / Dual out, Distribution)*
    -40 to 85℃
    (Dual in / Dual out, Dual in / Single out)
    * 자세한 내용은 Datasheet를 확인해주세요.
