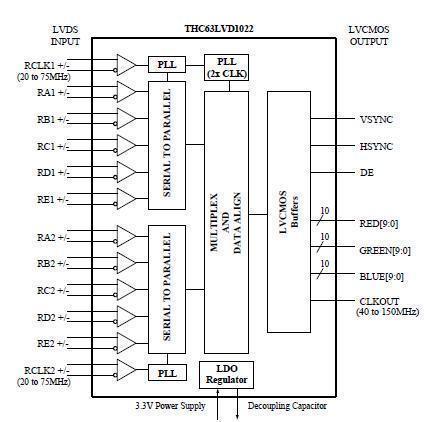

THC63LVD1022 Blockdiagram

摘要

THCV63LVD1022是能夠支持1080p/60Hz數據傳輸輛的雙向LVDS接收端IC。
此IC可支持多種數據配置(Data Mapping),適合用於電視、投影機及監視器等。

  • LVDS to LVCMOS 轉換
  • 5ch LVDS 2port (Dual Pixel Link)輸入
    525Mbps/ch
    ±400ps@75MHz ch間的Skew margin功能
    Failsafe
  • LVCMOS並行 1port輸出
    33bit畫素(包含同步訊號)
    150M畫素/秒(時鐘頻率20-75MHz)
    MSB/LSB翻轉
    R/G/B替換
  • Package:TQFP100
  • 電源電壓:3.3V
  • 工作温度範圍:0 to 85℃
  • 建議 Tx:
     THC63LVD827
     THC63LVD823B
     THC63LVD1023B
