제품개요

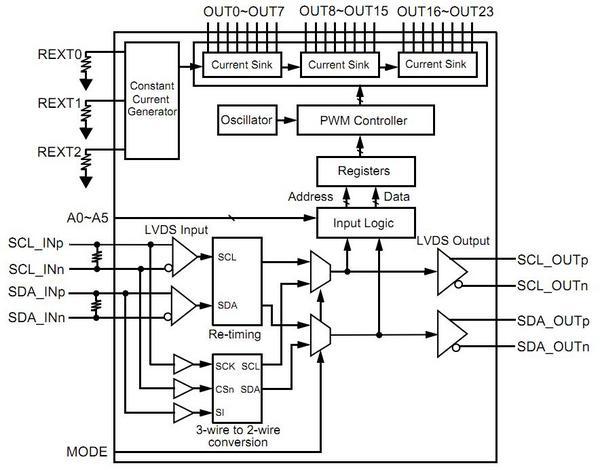

THL3504는 24채널 정전류 싱크 출력을 지원하는 LED 드라이버입니다. 오실레이터 회로, PWM 회로를 내장하고 있어, LED 휘도를 레지스터 설정으로 각 채널별 256단계 설정할 수 있습니다. 시리얼 인터페이스는 LVDS 차동 2페어(클럭, 데이터)로 구성되어 있고, 높은 노이즈 내성 및 고속, 장거리 전송이 가능해졌습니다. LVDS는 캐스케이드, 멀티드롭의 양방향 접속이 지원가능하며, LED 드라이버의 배치, 연결이 자유롭습니다. 통신 프로토콜은 간단한 단방향 통신이므로, CPU에 부담이 적고, 쉽게 제어할 수 있습니다.

  • 정전류 싱크 24채널
  • 출력싱크전류 최대 40mA/채널
  • 출력내압 최대 40V
  • 개별 휘도조정 256단계
  • 전체 휘도조정 64단계
  • 2선 시리얼 LVDS 최대 10Mbps
  • 3선 시리얼 CMOS 레벨에서 2선 시리얼 LVDS로 변환
  • 2선 시리얼 LVDS 리피터 기능
  • 디바이스 어드레스 지정(최대 62개)
