摘要

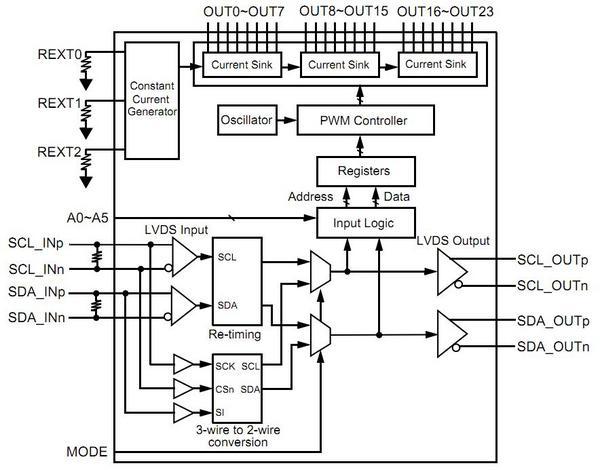

THL3504是擁有24CH的定電流sink輸出的LED Driver。內置Oscillator(震盪器)迴路, PWM迴路,在各頻道LED亮度的設置可個別設定256階。序列介面為LVDS差分2pair(Clock,Data),實現高噪耐度,高速,長距離傳輸。LVDS以Cascade與Multi-Drop連接,對於LED Driver的設置可提高連接上的自由度。訊號Protocal為簡單的單方向傳輸,對於CPU的負荷變得較小且容易操控。

  • 定電流衰減 24Channel
  • 電流輸出衰減 最大40mA/Channel
  • 輸出耐壓 最大40V
  • 個別亮度調整 256階
  • 整體輝度調整 64階
  • 2條Serial LVDS 最大10Mbps
  • 3條CMOS序列轉換為2條LVDS序列
  • 2條LVDS序列的Repeater功能
  • Device Address指定(最大62個)
