摘要

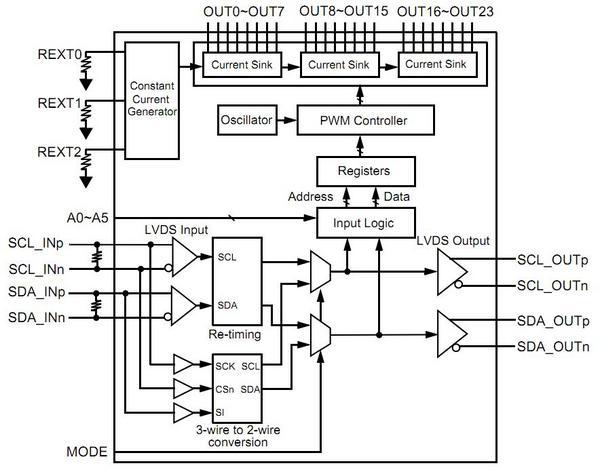

THL3504是24通道的定电流灌输出LED驱动芯片。内置有振荡电路及PWM电路，能根据寄存器的设定调整各个通道的LED辉度，调整范围在256阶调以内。串行接口由2对LVDS差分信号（时钟，数据）构成，能实现强抗躁，高速及长距离传送的功能。LVDS能对应梯级连接及多点连接方式，充分的实现了连线及配置自由，且因是简单的单方通信协议，减少了CPU的负荷，从而更容易控制。
- 定电流 24通道
- 输出灌电流 最大40mA/通道
- 输出耐压 最大40V
- 单个辉度调整 256阶调
- 整体辉度调整 64阶调
- 2线串行LVDS 最大10Mbps
- 可由3线串行TTL转换至2线串行LVDS
- 带有2线串行LVDS中继功能
- 指定设备地址（最大62个）
