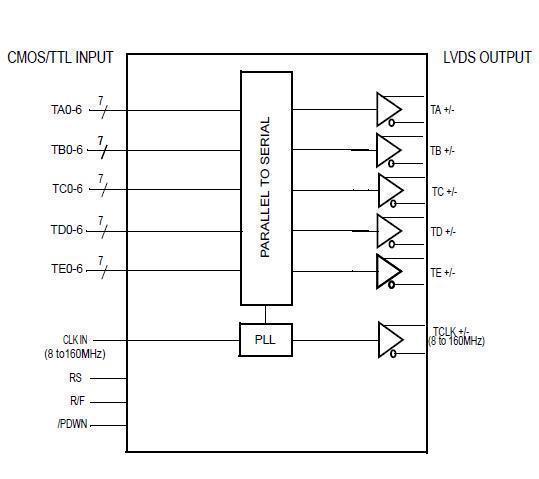

THC63LVD103D Block Diagram

제품개요

THC63LVD103D는 NTSC에서 1080p 60Hz까지의 해상도를 지원하는 트랜스미터 IC입니다. 폭넓은 주파수 지원으로 검사장치나 감시카메라 등에 사용되는 LVDS 트랜스미터 IC입니다.

  • LVCMOS to LVDS 변환
  • LVCMOS 병렬 입력
     35bit/화소
     160M 화소/초(클럭주파수 8-160MHz)
     1.2V-3.3V 입력 지원
     입력 샘플링/Edge선택 가능
  • 5ch LVDS 출력
     1.12Gbps/ch
     EMI을 억제하는 소진폭 출력모드
  • 패키지:TQFP64
     THC63LVD103와 PIN 호환품
  • 추천 Rx:
     THC63LVD104C
